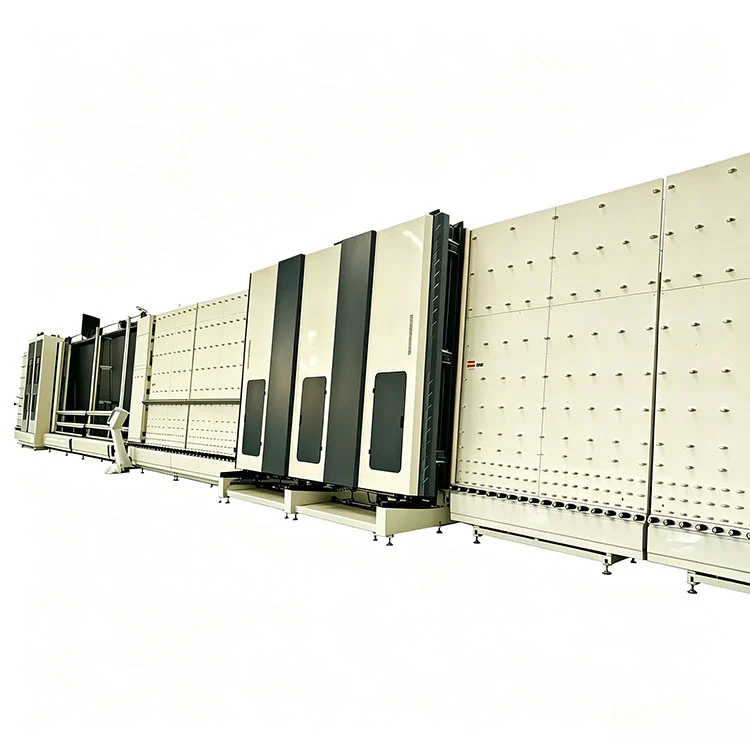

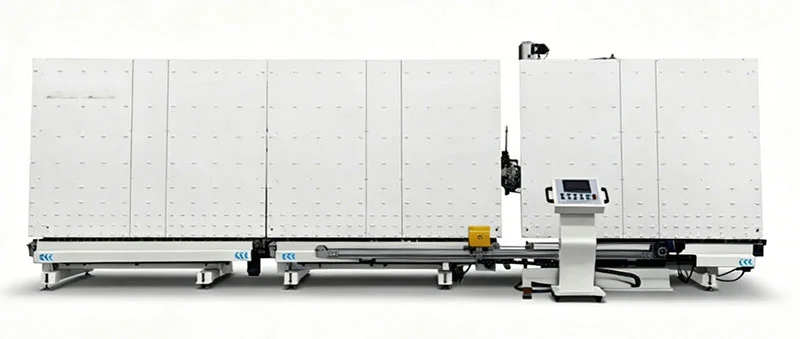

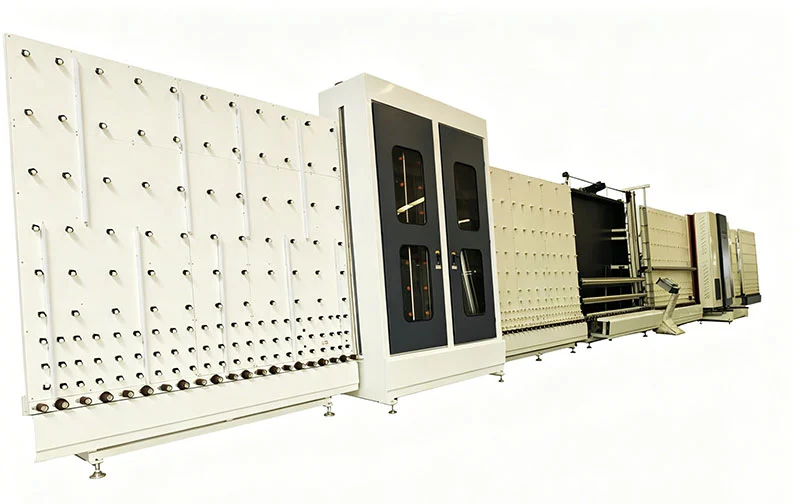

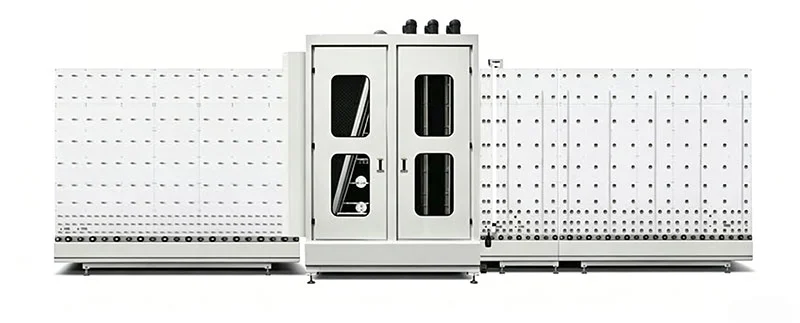

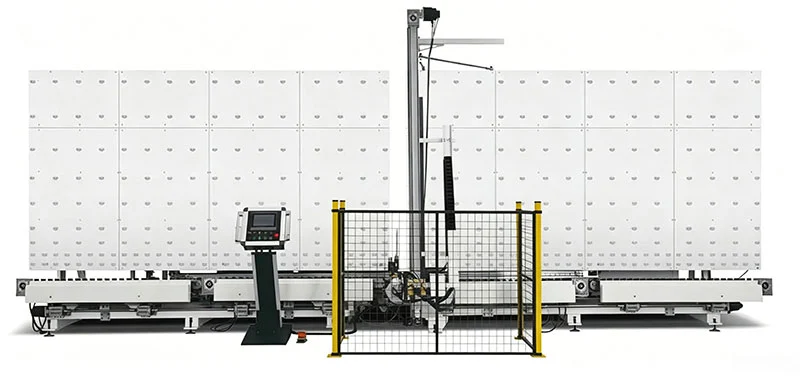

2000 Vertikal CNC Washing Drying Press Line kanggo Mesin Kaca Terisolasi lan Tempered

Fitur inti

Ing2000 Vertikal CNC Washing Drying Press Line kanggo Mesin Kaca Terisolasi lan Tempereddibangun watara struktur ngaturaken vertikal, kang ngidini banyu kanggo saluran dening gravitasi sak ngumbah lan mbilas orane tumrap sekolah lan mbantu supaya lumahing kaca free tetesan ampas sadurunge pangatusan.

1. Ngumbah, garing, lan mencet ing siji baris:Telung tahapan kasebut disusun kanthi urutan ing jalur konveyor siji. Lembaran kaca mlebu ing pungkasan loading lan metu minangka unit kaca insulasi sing ditekan utawa panel tunggal sing wis diresiki. Ora ana transfer manual antarane stasiun sing dibutuhake. Tata letak vertikal ngenggoni ruang lantai sing kurang saka persiyapan horisontal sing padha.
2. Kontrol layar tutul CNC:Layar demek industri minangka antarmuka operator. Parameter kanggo macem-macem jinis kaca - wektu ngumbah, suhu pangatusan, tekanan meksa, lan kacepetan conveyor - bisa disimpen minangka resep sing dijenengi lan dieling-eling saka memori. Sistem nyathet weker lan menehi maca kode kesalahan ing layar.
3. Cuci tekanan dhuwur kanthi resirkulasi:Nozel semprotan baris kaping pindho ngirimake banyu kanthi tekanan sing bisa diatur menyang loro permukaan kaca. Sistem filtrasi multi-lapisan nangkep partikel lan ngidini banyu sing padha disirkulasi ulang. Konsumsi banyu rata-rata kira-kira 0,8 m³ saben jam, lan unsur panyaring bisa diakses tanpa disassembly.
4. Pengeringan udara sing digawe panas:Bagean pangatusan nggunakake ruang udara panas sing ditutup kanthi kisaran suhu 40 ° C nganti 120 ° C, bisa diatur kanthi steplessly. Udara disebarake liwat pemanas lan diarahake menyang permukaan kaca kanthi pisau udara. Kamar kasebut disegel kanggo nyegah mlebune bledug, supaya kaca garing ora kena kontaminasi maneh sadurunge dipencet.
5. stasiun tekan hidrolik:Tekanan tekanan digawe dening silinder hidrolik kanthi tekanan sing bisa diatur saka 0,2 MPa nganti 1,2 MPa. Kacepetan penet lan wektu ditahan bisa diprogram. Kanggo kaca tempered, ramp tekanan bisa disetel menyang profil sing luwih lembut kanggo nyuda resiko pecah.
6. Akses mbangun lan pangopènan:Pigura digawe saka piring baja karbon sing kandel. Bantalan, segel, lan roller sikat ditemtokake kanggo tugas sing terus-terusan. Panel layanan ing sisih pinggir saben bagean nyedhiyakake akses menyang pompa, saringan, lan motor blower tanpa mbusak struktur conveyor.
7. Kompatibilitas jinis kaca:Garis kasebut nangani kaca insulasi, kaca tempered, panel arsitektur, lan kaca tembok tirai. Ukuran minimal lan maksimal yaiku 280 × 450 mm lan ambane 2000 mm. Proses standar lan adat loro-lorone didhukung kanthi nyetel set parameter sing disimpen.

Spesifikasi Teknis

Kabeh paramèter sing kapacak ing ngisor iki kanggo2000 Vertikal CNC Washing Drying Press Line kanggo Mesin Kaca Terisolasi lan Tempereddiverifikasi sajrone tes pabrik sadurunge dikirim. Laporan inspeksi pra-pangiriman diwenehake karo saben pesenan.

Alur Kerja Line

Lembaran kaca pindhah liwat2000 Vertikal CNC Washing Drying Press Line kanggo Mesin Kaca Terisolasi lan Tempereding orientasi vertikal terus-terusan. Ing stasiun loading, operator nempatake panel kaca menyang conveyor. Bagean pisanan wisuh loro lumahing karo recirculated banyu liwat pindho baris semprotan muncung, ngiring dening mbilas banyu seger. Kaca kasebut banjur lumebu ing kamar pangatusan sing digawe panas, ing ngendi piso udhara ngarahake hawa panas ing permukaan. Sawise pangatusan, kaca diterusake menyang stasiun penet. Kanggo unit kaca insulasi, pigura spacer - wis dilapisi karo sealant utama - dipanggonke ing antarane rong panel, lan penet hidrolik nggabungake tekanan sing dikontrol. Panel kaca tempered tunggal bisa ngliwati garis kanthi stasiun penet disetel menyang mode lulus. Kaca rampung metu ing mburi unloading.

Komponen Utama

• CNC layar tutul lan PLC:Pengontrol kelas industri kanthi tampilan warna. Nyimpen pirang-pirang resep kaca. Nampilake status wektu nyata kanggo saben bagean lan nyathet riwayat weker.
• Nozzle semprotan lan filtrasi:Nozel flat-jet stainless steel disusun ing baris pindho. Sistem panyaring telung tahap - layar kasar, bolong sing apik, lan karbon aktif - ngresiki banyu sing disirkulasi sadurunge bali menyang sirkuit semprotan.
• Unit pemanasan lan pangatusan:Elemen pemanas listrik ing njero ruangan sing disegel. Pisau udara dipanggonke kanggo nutupi jembar kaca lengkap. Sensor suhu feed bali menyang PLC kanggo kontrol loop tertutup.
• silinder tekan hidrolik:Silinder hidrolik tumindak kaping pindho kanthi transduser tekanan. Daya penet, wektu ramp, lan durasi ditahan disetel ing layar demek.
• Sistem konveyor:Roller motor kanthi permukaan sing dilapisi karet ngeterake kaca kasebut. Kacepetan beda-beda saka 1 nganti 6 m / min liwat drive inverter.
• Bingkai lan njaga:Struktur baja karbon kanthi cat tahan korosi. Panel safety transparan nyakup bagean ngumbah lan pangatusan. Tombol mandeg darurat dumunung ing stasiun bongkar muat.

Produsen & Garansi

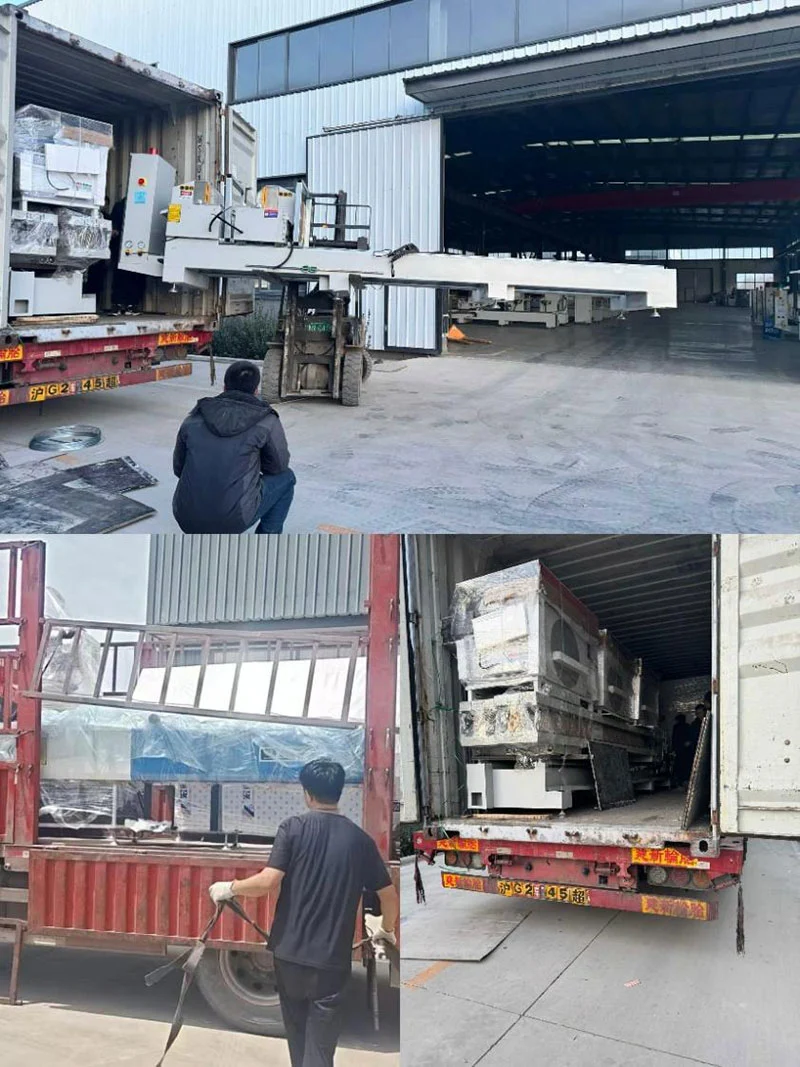

Shandong Lebulang Precision Machinery Co., Ltd., beroperasi minangka Mesin LBL, wis ngasilake peralatan pangolahan kaca lan jendela ing fasilitas Jinan wiwit taun 1996. Perusahaan kasebut kalebu R&D, mesin komponen, perakitan, pengujian, lan penjualan ing siji organisasi. Ing2000 Vertikal CNC Washing Drying Press Line kanggo Mesin Kaca Terisolasi lan Tempereddibangun ing sistem terpadu iki lan dikirim pabrik-langsung. Sertifikasi CE lan ISO 9001 ditrapake. Garansi setaun nyakup struktur utama, ora kalebu barang-barang nyandhang normal. Dhukungan teknis remot lan latihan operasi kalebu. Spare parts wis stock lan bisa dikirim internasional. Instalasi lan komisi ing situs bisa diatur minangka layanan sing kapisah.

FAQ

Q1: Apa jenis kaca bisa proses line produksi iki?

A: Ing2000 Vertikal CNC Washing Drying Press Line kanggo Mesin Kaca Terisolasi lan Tempereddibangun kanggo insulating kaca lan kaca tempered, lan uga ndhukung arsitektur, lawang lan jendhela, lan kaca tembok langsir ing sawetara kekandelan saka 4 mm kanggo 25 mm. Ora dirancang kanggo kaca sing luwih tipis tinimbang 3 mm utawa luwih kandel saka 25 mm.

Q2: Apa mesin angel digunakake kanggo karyawan anyar?

A: Operasi nggunakake layar demek CNC karo resep-resep disimpen kanggo macem-macem jinis kaca. Manual lan video pandhuan basa Inggris diwenehake. Panuntun remot kasedhiya sajrone persiyapan. Adhedhasar umpan balik saka situs produksi, operator dadi nyaman karo operasi saben dina sajrone siji nganti rong dina kerja.

Q3: Sepira kerepe sistem banyu sirkulasi mbutuhake pangopènan?

A: Sistem filtrasi multi-lapisan ngidini banyu recirculated liwat wektu lengkap. Layar saringan kudu dicenthang lan diresiki miturut jadwal sing ditemtokake dening throughput kaca saben dina. unsur Filter panggantos kasedhiya minangka spare parts. Tingkat tangki banyu diisi kanthi periodik kanggo ngimbangi penguapan.

Q4: Apa voltase peralatan bisa disesuaikan kanggo macem-macem negara?

A: Konfigurasi standar nganggo 380V telung fase 50Hz. Tegangan lan frekuensi bisa ditemtokake nalika pesenan - contone, 220V / 60Hz utawa 415V / 50Hz - supaya mesin kasebut cocog karo standar daya lokal tanpa mbutuhake trafo eksternal.
