CNC Four Kepala Corner Crimping Machine

Fitur inti

• Crimping simultan papat sirah:IngCNC Four Kepala Corner Crimping Machinengrampungake kabeh papat sudhut pigura ing siji siklus mencet. Iki nyuda wektu penanganan dibandhingake karo siji-sirah utawa pindho-sirah alternatif, ngendi pigura kudu repositioned lan re clamped kanggo saben pasangan sudhut.
• Posisi servo CNC:Saben sirah crimping dipanggonke dening motor servo nyopir meneng werni. Operator milih ukuran pigura ing layar demek, lan sirah pindhah kanthi otomatis menyang posisi sing dibutuhake. Sistem sing padha nyimpen sawetara resep pigura. Akurasi posisi baleni ditemtokake ing ± 0,1 mm, kanthi kesalahan diagonal biasane ing 1 mm lan kesalahan jahitan ing ngisor 0,15 mm ing profil sing wis disiapake kanthi bener.
• Range ukuran frame:Mesin nangani pigura saka 550 × 550 mm nganti 1800 mm ing dhuwur lan 3000 mm ing jembaré, panutup mayoritas jendhela aluminium lan pigura lawang dimensi ditemokaké ing produksi omah lan komersial.
• Sistem crimping hidrolik:Saben sirah didorong dening silinder hidrolik kanthi tekanan lenga 15 MPa lan gaya crimping total 48 kN. Sirkuit hidraulik nggunakake urutan tekanan dhuwur-kurang rong tahap: stroke pendekatan kanthi cepet nyuda wektu siklus, dene tekanan tekanan dhuwur ing mburi stroke njamin sambungan sudhut sing nyenyet.
• Klem Pneumatik:Unit Clamping mindhah maju kanthi otomatis kanggo pigura loading lan retract sawise crimping kanggo unloading. Pasukan clamping ditrapake saka rong arah kanggo nahan profil ing posisi lan nyuda resiko deformasi sajrone stroke mencet.

Spesifikasi Teknis

Cara Kerjane

IngCNC Four Kepala Corner Crimping Machinemakaryakke ing urutan sing diwiwiti karo entri dimensi pigura ing layar demek. Papat kepala crimping, saben dipasang ing sumbu meneng werni servo-mimpin, pindhah kanthi otomatis menyang posisi diprogram. Operator nempatake profil aluminium sing dipotong lan disiapake menyang peralatan clamping. Clamps pneumatic melu kanggo nahan profil ing panggonan, nggunakake meksa saka loro arah vertikal lan horisontal. Sawise clamped, sirkuit hydraulic ngaktifake ing rong orane tumrap sekolah: kurang-meksa cepet advance gerakane pribadi crimping menyang kontak karo sudhut profil, lan dhuwur-meksa terus ditrapake 48 kN pasukan crimping lengkap kanggo ngrampungake sudhut peserta. Sawise wektu ditahan, clamps ngeculake, alat crimping ditarik maneh, lan pigura sing wis rampung bisa dicopot. Kabeh papat sudhut rampung ing siji siklus, supaya pigura ora perlu repositioned.

Komponen Utama

• Motor servo lan sekrup bal:Saben papat kepala dipanggonke kanthi motor servo AC sing disambungake menyang sekrup bal presisi. Pengaturan iki nyedhiyakake ± 0,1 mm repeatability lan ngidini sirah kanggo repositioned kanggo ukuran pigura beda tanpa imbuhan manual.
• Unit daya hidrolik:Tangki 60 liter nyedhiyakake lenga kanggo papat silinder hidrolik liwat manifold kanthi katup kontrol tekanan. Urutan rong tahap tekanan dhuwur-rendah dikelola dening PLC liwat katup solenoid.

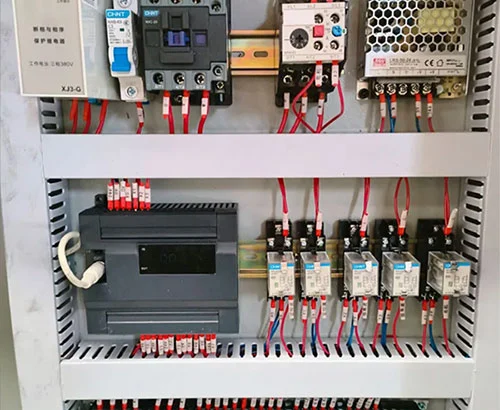

• Layar tutul lan PLC:Layar demek industri nampilake setelan ukuran pigura, program sing disimpen, counter produksi, lan pesen weker. Resep-resep parameter kanggo ukuran pigura sing umume diprodhuksi bisa disimpen lan dieling-eling.

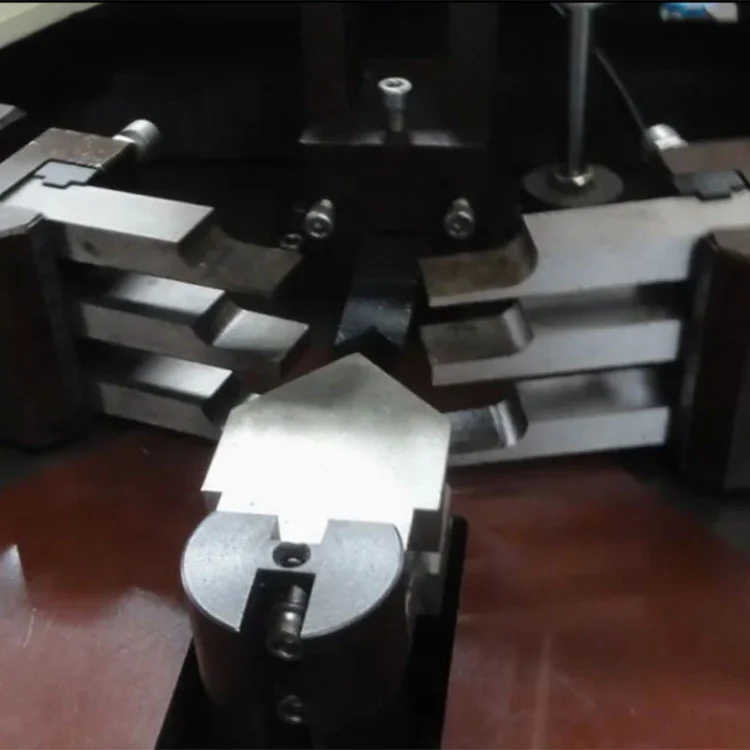

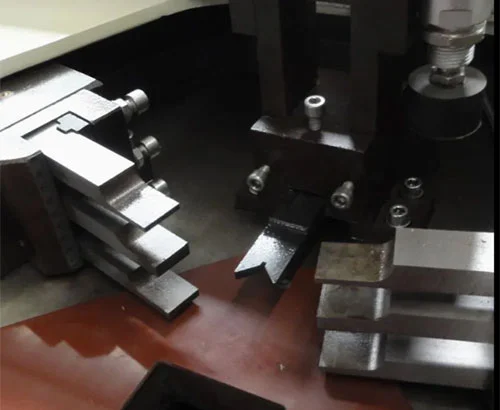

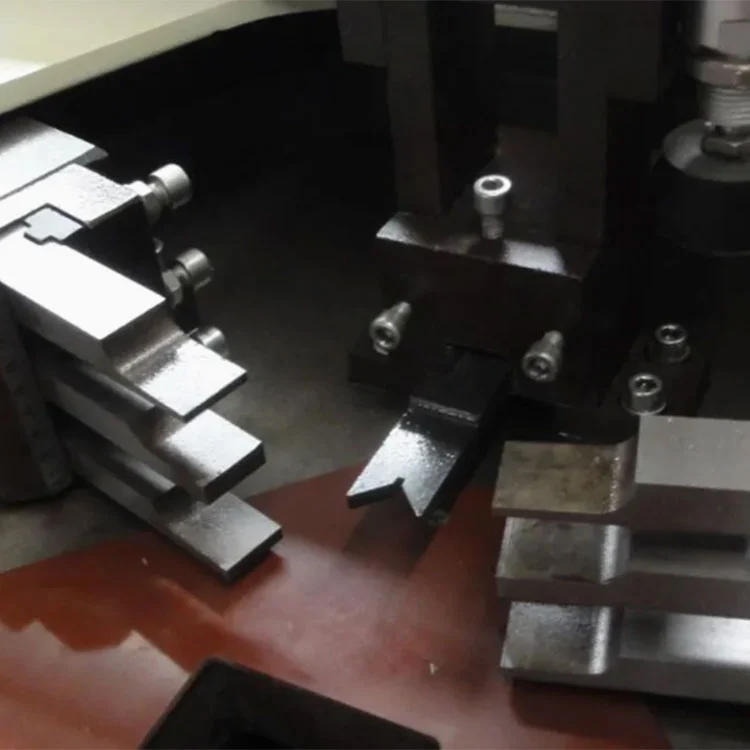

• Alat Crimping:Pisau crimping baja hardened sing machined kanggo cocog geometri profil. Set perkakas bisa diijolke kanggo macem-macem profil salib-bagean. Pisau bisa diatur kanggo ambane lan alignment.

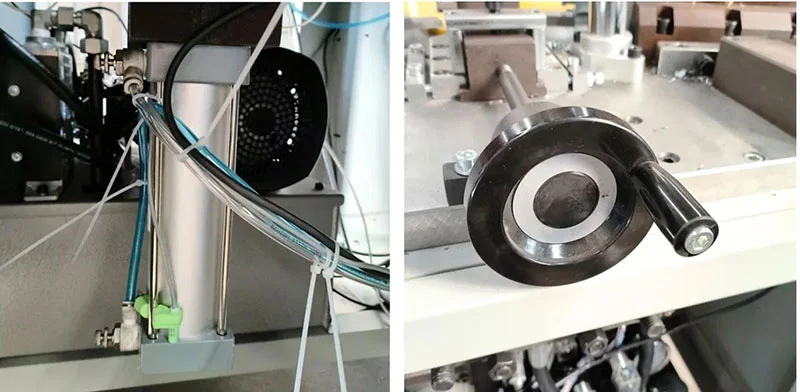

• Sistem clamping pneumatik:Clamps maju lan retract ing panuntun linear. Gaya clamping diwenehake dening silinder pneumatik kanthi tekanan sing diatur ing 0.5-0.8 MPa. Desain clamping dual-arah ditrapake pasukan saka loro-lorone kanggo stabil profil sak crimping.
• Rangka mesin:Struktur baja sing dilas ndhukung papat kepala obah lan meja kerja tengah sing tetep. Pigura dirancang kanggo nolak pasukan reaksi kui sak crimping lan njaga alignment sirah liwat wektu.

Skenario Aplikasi

Produksi Jendela Aluminium

Crimping saka casement, sliding, lan termal break terisolasi pigura jendhela.

Produksi Pintu Aluminium

Rakitan pojok lawang mlebu, lawang loteng, lawang aluminium tahan geni, lan kusen lawang aluminium interior.

Tembok Tirai lan Profil Bangunan

90 ° sudut crimping saka mullion aluminium, transoms, lan profil fasad.

Produksi Volume Dhuwur

Digunakake ing pabrik lawang lan jendhela aluminium medium lan gedhe ing ngendi ngrampungake papat sudhut ing siji siklus nyuda wektu pangolahan saben pigura lan ndhukung output saben dina sing luwih dhuwur.

Produsen & Garansi

Shandong Lebulang Precision Machinery Co., Ltd., operasi minangka Lebulang Machine, wis prodhuksi aluminium lan PVC jendhela lan lawang peralatan Processing ing fasilitas Jinan sawijining wiwit 1996. Perusahaan ngatur R&D, mesin, perakitan, testing, lan dodolan in-house. IngCNC Four Kepala Corner Crimping Machinedibangun ing sangisore sistem terintegrasi iki lan disedhiyakake langsung saka pabrik kanthi sertifikasi CE lan ISO 9001. Garansi siji taun nyakup struktur utama. Dhukungan teknis remot, kalebu diagnosis video lan pandhuan operasi, kalebu. Suku cadang kayata piso crimping, segel, lan unsur filter wis diisi lan bisa dipesen kanthi kapisah. Instalasi lan komisi ing situs bisa diatur kanthi biaya tambahan.

FAQ

Q1: Apa tegese CLM4S?

A: CNC Corner Machine 4-sirah Servo. "4" nuduhake papat kepala crimping independen.

Q2: Apa ukuran pigura maksimum sing bisa ditangani mesin?

A: Konfigurasi standar nangani pigura nganti 1800 mm dhuwur karo 3000 mm sudhut. Ukuran non-standar bisa rembugan nalika pesenan.

Q3: Apa mesin angel operate kanggo buruh anyar?

A: Operasi liwat layar demek karo program pigura disimpen. Manual lan video latihan basa Inggris diwenehake. Umume operator sinau rutin saben dina sajrone siji nganti rong dina kerja.

Q4: Apa jinis pembayaran lan syarat pangiriman sing kasedhiya?

A: Pembayaran bisa ditindakake kanthi T / T utawa L / C ing mata uang utama kalebu USD, EUR, lan GBP. Istilah pangiriman standar yaiku FOB Qingdao utawa Jinan. CFR, CIF, lan EXW uga ditampa gumantung saka tujuan kiriman.

Q5: Apa alat crimping bisa disesuaikan kanggo profil tartamtu?

A: Ya, piso crimping bisa machined kanggo cocog profil customer kang salib-bagean. Sampel profil utawa gambar dibutuhake sajrone proses pesenan kanggo ngasilake set perkakas sing bener.
