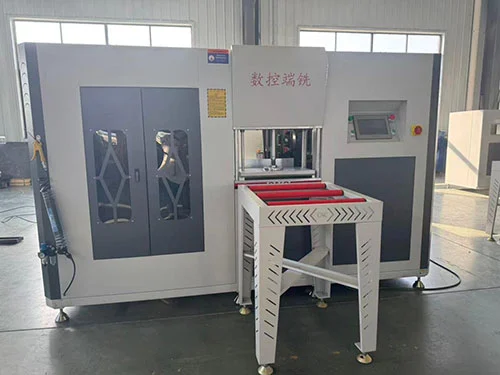

Dual Cut 4 + 2 Axis End Miller Thermal Break Aluminium Line Produksi

Lini produksi profil aluminium 4 + 2 potong ganda iki diprodhuksi dening Mesin Lebulang ing pabrik ing Jinan, China. Perusahaan wis mrodhuksi aluminium alloy lawang lan peralatan jendhela wiwit 1996, lan baris produksi didol langsung saka pabrik. konfigurasi OEM / ODM ditampa. Penggilingan ujung iki dirancang kanggo produksi profil istirahat termal volume dhuwur, nggunakake rong spindle independen sing dipotong ing loro arah tanpa stroke bali nganggur. Sistem CNC sumbu 4 + 2 posisi spindles lan ngalih orientasi antarane 0 ° lan 90 ° kanthi otomatis. Dasar wesi tuang, rel guide linear, lan drive sekrup bal njaga akurasi posisi ing ± 0,02mm, lan layar demek 7 inci kanthi program sing wis dimuat ngatur setelan kasebut.

Dual Cut 4 + 2 Axis End Miller Thermal Break Aluminium Line Produksi

• Sistem dual-cut:Loro spindle independen, siji maju lan siji mbalikke, ngidini nglereni ing loro arah ing sadawane profil. Siklus panggilingan ora mbutuhake stroke bali nganggur, sing nyuda wektu siklus sakabèhé dibandhingake karo mesin spindle tunggal sing mung dipotong ing arah siji.
• 4 + 2 sumbu kontrol CNC:Papat sumbu servo ngatur feed profil linear lan posisi; loro sumbu Rotary tambahan ngalih spindles antarane 0 ° lan 90 ° otomatis. Tata letak iki ngidini panggilingan pungkasan, pemotongan tenon, lan notching ing mullions, mullions sing dikuatake, lan profil pigura tanpa owah-owahan perkakas manual.
• Kompatibilitas Thermal Break Aluminium:Geometri pemotong lan noto clamping dirancang kanggo profil break termal, ngendi Strip insulating kudu tetep utuh lan lumahing gilingan kudu nyedhiyani pas peserta nyenyet kanggo kinerja termal apik ing jendhela rampung utawa Déwan lawang.

Dual Cut 4 + 2 Axis End Miller Thermal Break Aluminium Line Produksi

• Presisi lan stabilitas:Dasar mesin yaiku wesi tuang, nyedhiyakake getaran lembab sajrone penggilingan. Rel guide linear lan drive sekrup bal ing sumbu posisi njaga keterulangan sajrone ± 0.02mm ing operasi sing konsisten. Klem pneumatik kanthi rahang pasuryan karet nahan profil kanthi aman tanpa menehi tandha ing permukaane.

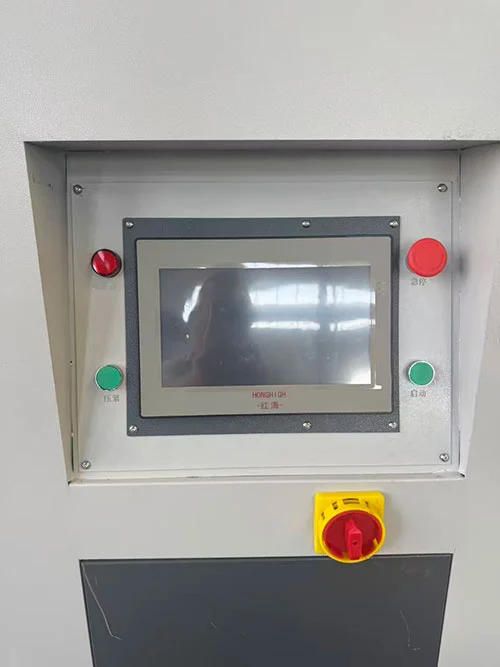

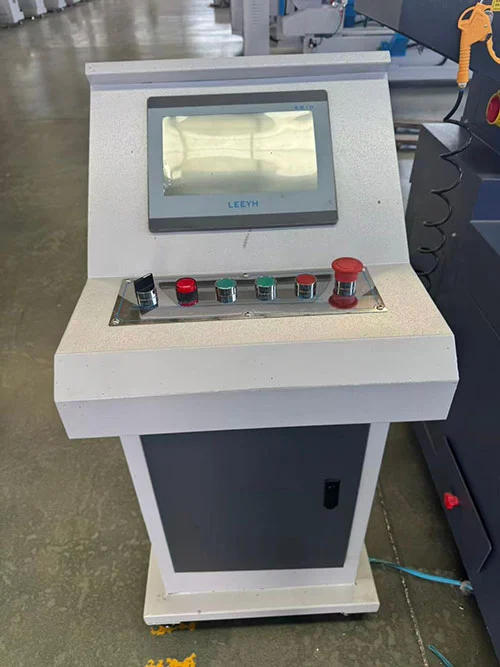

• Operasi lan pemrograman:Antarmuka layar demek 7‑inch (ESTUN utawa sistem Schneider CNC) nyimpen program profil sing umum digunakake. Operator bisa ngelingi prasetel utawa langsung ngetik dimensi anyar. Fungsi pindai kode QR opsional bisa kanthi otomatis mbukak program mesin sing cocog, nyuda wektu persiyapan lan kemungkinan kesalahan input.

Dual Cut 4 + 2 Axis End Miller Thermal Break Aplikasi Line Produksi Aluminium

• Thermal break lawang aluminium lan jendhela mullion / transom mburi panggilingan
• Bingkai lan profil sash tenon lan pangolahan alur
• Tirai tembok profil aluminium mburi mesin pasuryan
• Lini produksi jendela aluminium volume dhuwur

Cara Kerjane

IngDual Cut 4 + 2 Axis End Miller Thermal Break Aluminium Line Produksimakaryakke karo operator loading profil aluminium break termal menyang Clamps pneumatic. 4 + 2 sumbu kontrol CNC posisi spindles ing amba cocok (0 ° utawa 90 °) lan gerakane ing sadawane sumbu linear kanggo gilingan ends profil. Siji spindle ngethok ing pass maju, lan spindle kapindho, muter ing arah ngelawan, jangkep Motong ing pass bali - utawa loro bisa mesin pasuryan beda bebarengan, gumantung ing program. Ambane panggilingan, dawa tenon, lan dimensi alur disetel liwat layar demek. Tumindak dual-cut tegese spindles melu ing saindhenging siklus, lan profil siap kanggo langkah Processing sabanjuré sawise clamps release.

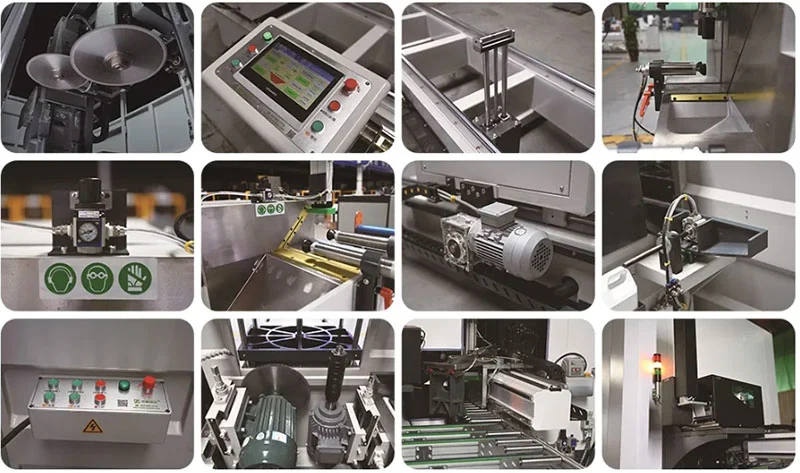

Komponen Utama

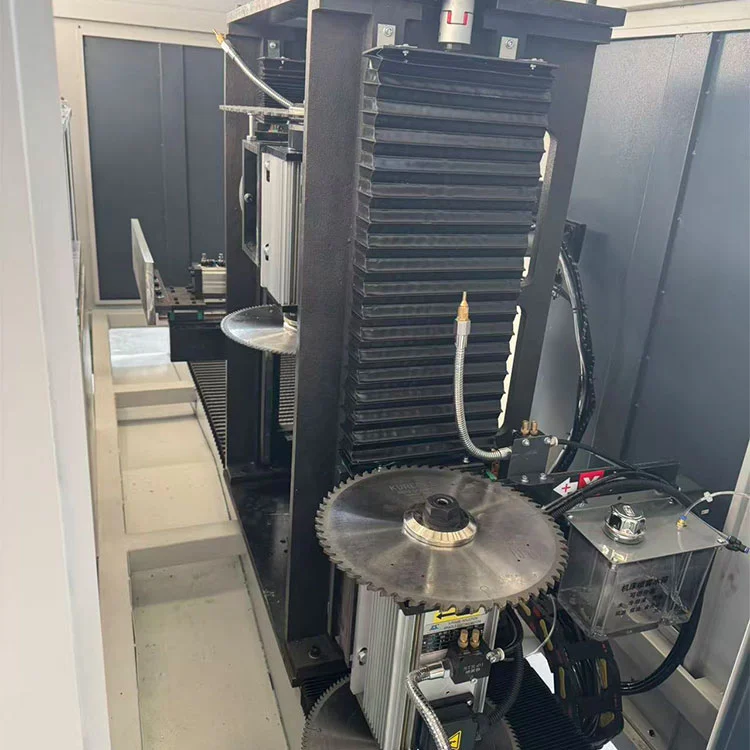

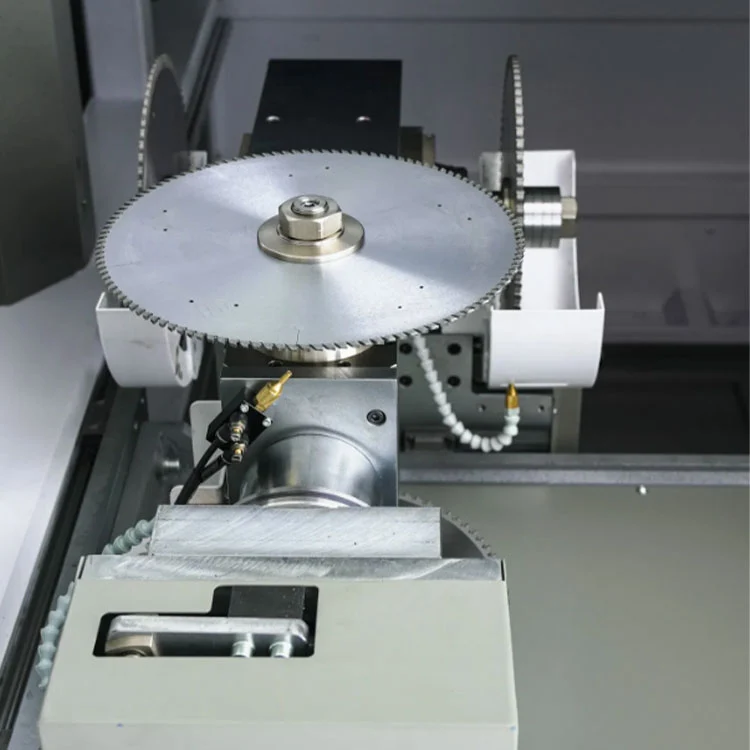

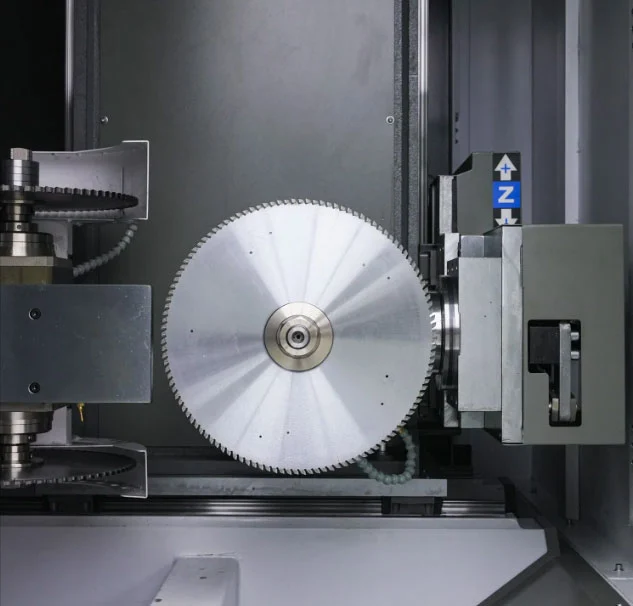

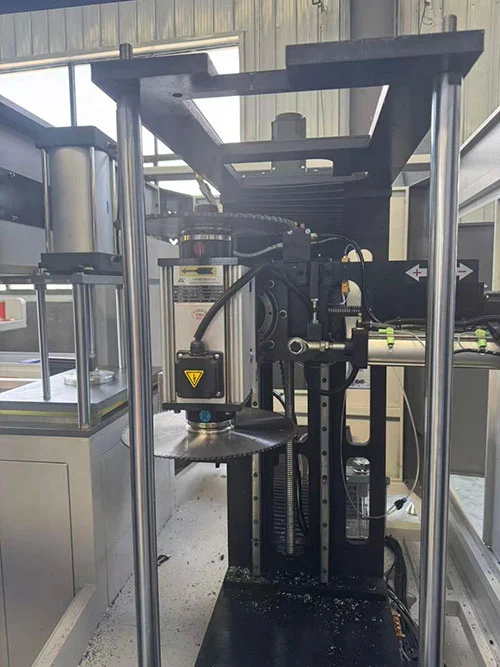

• Spindle kembar (2×3kW):Saben motor spindle ngirimake 3kW ing 2800rpm lan nampa pemotong panggilingan saka φ230mm nganti φ350mm. Siji kumparan dikonfigurasi kanggo rotasi searah jarum jam, liyane kanggo arah jarum jam, sing bisa nglereni rong arah tanpa repositioning.

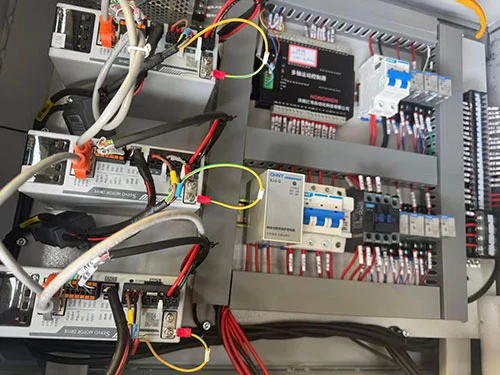

• 4 + 2 axis CNC sistem:Kontroler CNC (ESTUN utawa Schneider) ngoordinasikake papat sumbu servo linier (feed profil lan posisi alat) lan rong sumbu rotary (spindle sudut switch). Program bisa dimuat liwat USB, layar demek, utawa scanner kode QR opsional.
• Dasar wesi tuang lan panuntun linear:Amben wesi sing abot nyedhiyakake pondasi sing stabil. Rel guide linear lan sekrup bal presisi njamin gerakan sumbu sing lancar lan akurat kanthi reaksi sing minimal.
• Clamping pneumatik kanthi proteksi karet:Clamps nahan profil kanthi aman nalika panggilingan. Lumahing kontak dilengkapi bantalan karet kanggo nyegah goresan permukaan lan deformasi aluminium.
• Port ekstraksi debu:Titik sambungan kanggo sistem ekstraksi bledug mbantu njaga area kerja saka chip aluminium sajrone operasi terus-terusan.

Spesifikasi Teknis

• Sumber Daya: 380V / 50Hz / 3Ph
• Total Daya: 8,8 kW (2 × 3 kW spindle motor + servo drive)
• Kacepetan Spindle: 2800 rpm
• Diameter Pemotong Penggilingan: φ230--φ350 mm (bisa disesuaikan)
• Tekanan Udara: 0.5-0.8 MPa
• Max Milling ambane: 80 mm
• Ukuran Profil Maks: Jembar ≤120 mm, Dhuwur ≤150 mm
• Ukuran Mesin: 1700 × 800 × 1500 mm
• Bobot: ≈ 450 kg

Pabrik & Sawise-Sales

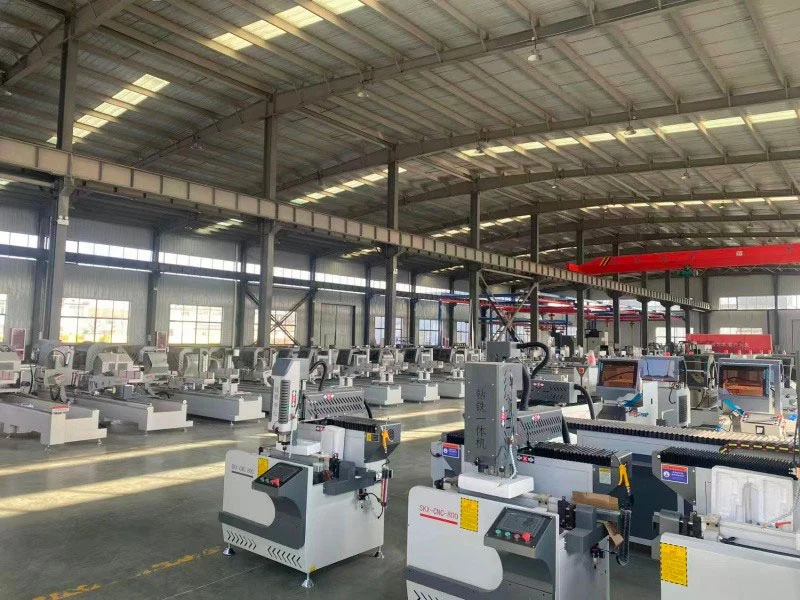

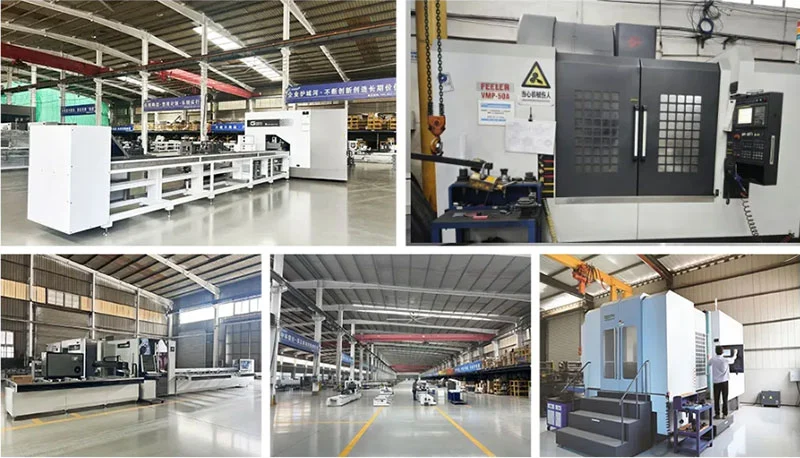

Mesin Lebulang wis ngoperasikake situs produksi Jinan wiwit taun 1996, manufaktur jendela, lawang, lan mesin pangolahan profil. IngDual Cut 4 + 2 Axis End Miller Thermal Break Aluminium Line Produksidikirim langsung saka pabrik kanthi sertifikat CE lan ISO. Garansi struktural siji taun minangka standar. Walkthroughs instalasi remot, media latihan, lan dhukungan online kalebu gratis. Consumables - pemotong, jaws, asu laut - sing katahan ing Simpenan. Komisi on-site bisa diatur.

FAQ

P: Apa peralatan sampeyan bisa nangani profil jendela / lawang lan profil tembok tirai aluminium?

A: Nggih. Pabrik kita mrodhuksi mesin cerdas kanggo lawang, jendhela, lan fabrikasi tembok gorden. Contone, stasiun kerja G20/G50 nangani mesin proses lengkap, dene gergaji merek Lebulang kita ngethok profil kanthi sudut saka 45° nganti 135°. Disaranake peralatan adhedhasar kabutuhan produksi tartamtu.

P: Apa kompleks operasi? Apa aku butuh akeh buruh trampil?

A: Kita ngrancang mesin sing bakal dioperasikake kanthi latihan minimal. Sistem CNC nyimpen program prasetel, lan antarmuka nggunakake menu langsung. Ora ana kawruh program majeng dibutuhake. Kita nyedhiyakake materi latihan gratis, panuntun jarak jauh, lan video instalasi kanggo mbantu staf sampeyan dadi pinter kanthi cepet.

P: Kepiye babagan akurasi pangolahan lan stabilitas jangka panjang?

A: Kita nggunakake awak mesin wesi, rel guide linear, lan drive sekrup bal karo motor servo. Komponen inti asalé saka pemasok sing diakoni sacara internasional. Piranti berlian lan sistem pelumasan otomatis mbantu njaga kualitas potong lan nambah umur komponen, ndhukung akurasi sing konsisten saka wektu.

P: Apa layanan sawise-sales sing sampeyan nyedhiyani?

A: Kita nawakake dhukungan online 24 jam, garansi setaun, lan layanan pangopènan seumur hidup. Ngatasi masalah remot liwat panggilan video kasedhiya. Yen riko ing situs perlu, kita bisa ngatur kanthi biaya tambahan. Spare parts disimpen ing saham lan bisa dikirim kanthi cepet.
