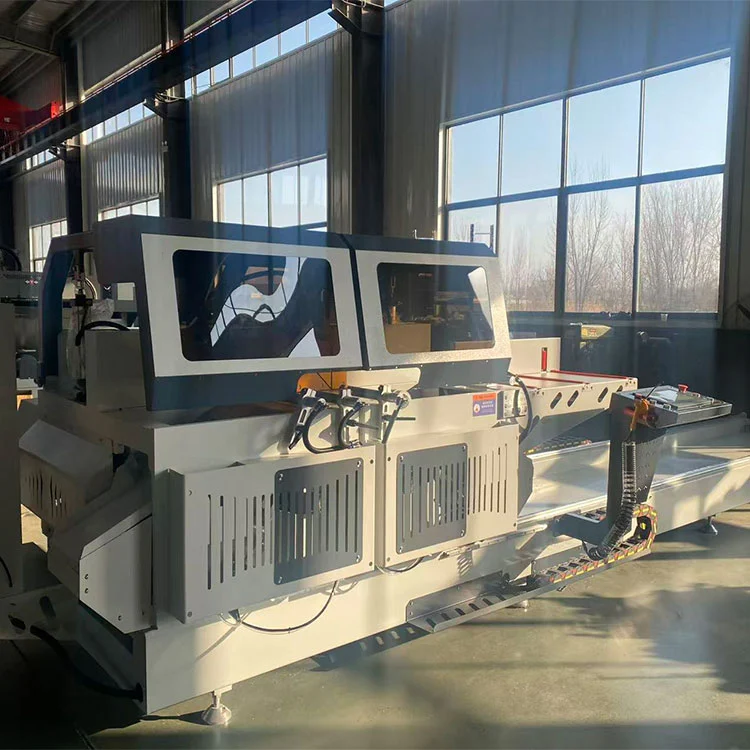

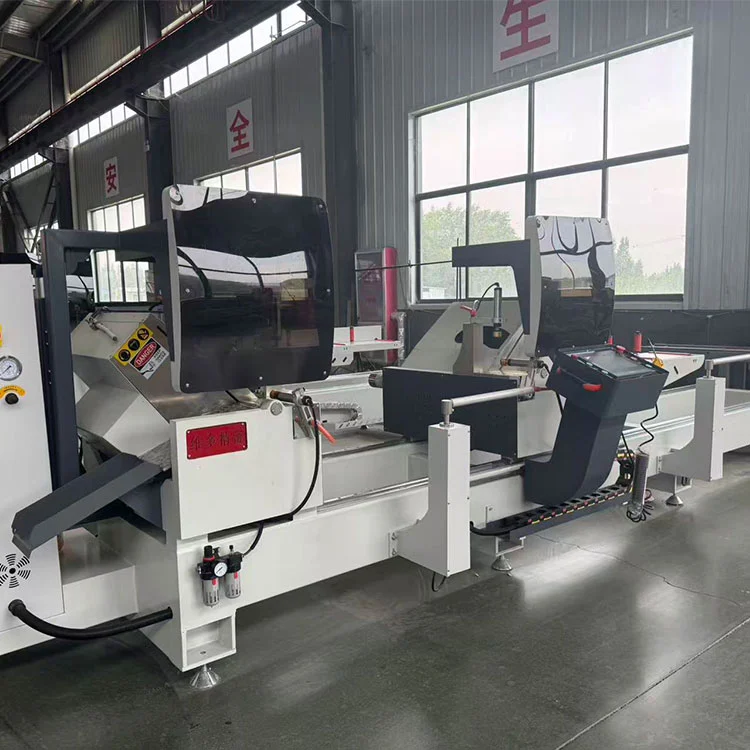

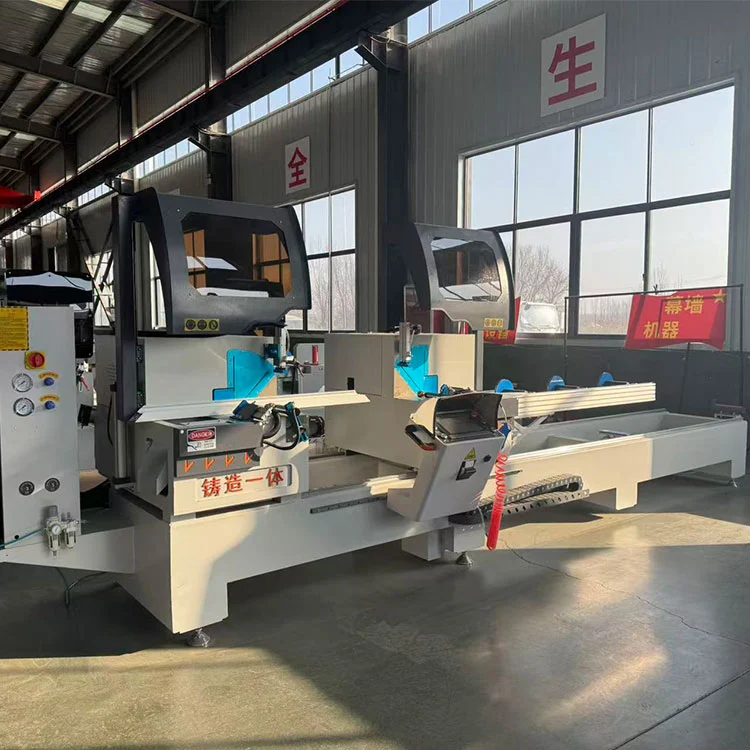

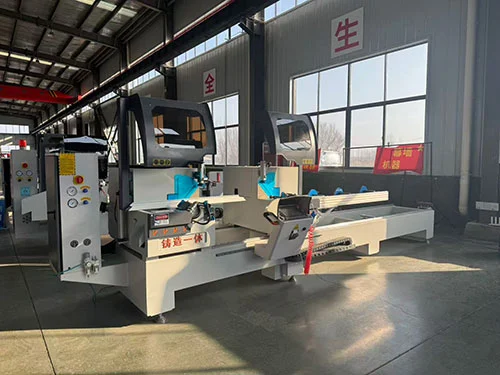

Semi-otomatis Double Kepala Miter Saw Aluminium Profil Mesin Cutting

Shandong Lebulang Precision Machinery Co., Ltd., beroperasi ing merek Lebulang Machine, wis nggawe peralatan pangolahan aluminium lan PVC ing pabrik Jinan, China wiwit taun 1996. Miter dobel semi-otomatis iki ngethok profil aluminium kanggo jendhela, lawang, tembok tirai, lan pigura industri. Nangani profil nganti ambane 350 mm lan dhuwure 150 mm, kanthi sudut pemotongan horisontal saka 45 ° nganti 135 ° lan sudut vertikal saka 45 ° nganti 90 °. Loro motor 4 kW nyopir blades saw ing 2800 rpm, lan sirah tengen gerakane ing guide linear karo transmisi rak-lan-pinion kanggo posisi dawa. Sistem CNC sing ditutup kanthi limang sumbu ngontrol posisi sudut lan dawa, dene tingkat feed pemotongan bisa diatur kanthi bertahap saka 0 nganti 3 m / min.

Parameter teknis

Fitur

• Potongan profil bagean gedhe:IngSemi-otomatis Double Kepala Miter Saw Aluminium Profil Mesin Cuttingdirancang kanggo nglereni sudhut senyawa loro-dimensi saka profil aluminium gedhe. Ngalahake jembaré nganti 350 mm lan dhuwuré nganti 150 mm, nutupi tembok langsir standar lan ukuran ekstrusi industri.
• Sistem CNC full-closed limang sumbu:Posisi sudut lan dawa dikontrol dening sistem CNC limang sumbu kanthi umpan balik loop tertutup. Iki njaga toleransi sudut ing ± 5′ lan toleransi dawa baleni ing ± 0,2 mm ing kahanan operasi normal.
• Transmisi sirah gergaji sing bisa dipindhah:Kepala nglereni tengen gerakane ing pasangan guide linear karo rack-lan-pinion drive. noto iki ndhukung rigidity needed kanggo posisi dawa akurat liwat lengkap 6000 mm kapasitas nglereni.
• Bantalan poros presisi:Rotasi sirah saw nggunakake bantalan roller silinder nyabrang, sing nyedhiyakake gerakan sudut sing stabil lan gesekan. Desain iki nyumbang kanggo imbuhan amba Gamelan lan ngunci dipercaya ing posisi pesawat.
• Struktur lengan rocker ditingkatkan:Pisau gergaji dipasang ing lengen rocker sing dikuatake sing ngayun munggah saka ngisor meja kerja. Konfigurasi iki ngasilake permukaan potong sing resik lan resik ing profil lan nambah stabilitas pemotongan sakabèhé.
• Swing blade ing ngisor meja:Arah feed agul-agul saka ngisor worktable, kang mbantu supaya tangan operator adoh saka zona nglereni sak siklus.
• Pelumasan lan pendinginan terpadu:A lubrication kedhul lan cooling piranti gerakane karo agul-agul saw, nglamar cairan nglereni langsung menyang untu agul-agul lan area nglereni. Iki mbantu ngluwihi umur layanan agul-agul lan nambah kualitas potong ing aluminium.

Cara Kerjane

IngSemi-otomatis Double Kepala Miter Saw Aluminium Profil Mesin Cuttingmakaryakke karo operator nyetel ngarepke nglereni horisontal lan vertikal dikarepake, uga dawa potong, ing panel kontrol CNC. Kepala nglereni tengen gerakane kanthi otomatis ing sadawane guide linear kanggo posisi diprogram. Profil aluminium diselehake ing meja dhukungan rol lan diamanake kanthi klem pneumatik. Loro-lorone sirah bisa dipotong bebarengan utawa kanthi mandiri. Sajrone siklus nglereni, agul-agul saw ngayun munggah saka ngisor meja kerja, nglereni profil kanthi tingkat feed sing dikontrol antarane 0 lan 3 m / min. Sistem pelumasan kabut aktif nalika dipotong. Sawise lading ditarik maneh, klem dibebasake lan potongan-potongan dipotong. Sistem CNC loop tertutup limang sumbu ngawasi lan nyetel posisi kanggo njaga akurasi ing pemotongan batch.

Komponen Utama

• Gergaji motor (2 × 4 kW):Saben sirah nglereni didhukung dening motor 4 kW sing muter ing 2800 rpm. Daya dicocogake kanggo diameteripun agul-agul lan nglereni salib-bagean kapasitas 350 × 150 mm.
• Pandhuan linear lan rak-lan-pinion:Sirah tengen sing bisa dipindhah nganggo pandhuan linier sing presisi lan dipanggonke dening drive rack-and-pinion. Transmisi iki nyedhiyakake kaku lan akurasi sing dibutuhake kanggo posisi dawa ing amben 6000 mm.
• Bantalan rol silang:Digunakake ing poros sirah saw kanggo pangaturan sudut. Bantalan iki nyedhiyakake kaku sing dhuwur lan rotasi lancar kanthi backlash minimal.
• Pengontrol CNC limang sumbu:Ngatur sudut pemotongan horisontal lan vertikal, posisi dawa, lan tingkat feed. Sistem loop tertutup nggunakake umpan balik saka encoder kanggo njaga akurasi posisi.
• Sistem pelumasan kabut:Majelis muncung sing gerakane nganggo pisau gergaji, ngirimake cairan pemotongan atom menyang zona pemotongan. Iki nyuda panas gesekan lan mbantu nyegah welding chip aluminium ing untu agul-agul.
• Klem pneumatik:Tahan profil ing posisi nalika nglereni. Tekanan clamping bisa diatur liwat pengatur udara.

Aplikasi

IngSemi-otomatis Double Kepala Miter Saw Aluminium Profil Mesin Cuttingdigunakake kanggo nglereni profil aluminium ing produksi jendhela lan lawang, pabrikan tembok langsir, manufaktur pigura panel surya, lan pangolahan aluminium industri umum. Nangani ekstrusi padhet lan kothong, profil istirahat termal, lan bagean logam non-ferrous cahya ing kapasitas pemotongan sing ditemtokake.

Produsen & Dhukungan

Shandong Lebulang Precision Machinery Co., Ltd., beroperasi minangka Lebulang Machine, wis ngasilake peralatan pangolahan aluminium ing pabrik Jinan, China wiwit taun 1996.Semi-otomatis Double Kepala Miter Saw Aluminium Profil Mesin Cuttingdiwenehake pabrik-langsung karo CE lan sertifikasi ISO. Garansi siji taun nyakup struktur utama. Dhukungan teknis jarak jauh, video operasi, lan manual basa Inggris kalebu. Suku cadang wis diisi kanggo kiriman. Tegangan, dawa nglereni, lan pilihan clamping bisa disesuaikan nalika pesenan.

FAQ

Q1: Apa jinis profil sing bisa dipotong?

A: Iku ngethok profil aluminium nganti 350 mm sudhut lan 150 mm dhuwur, kalebu ngalangi bar, extrusions kothong, lan profil break termal. Iku uga cocok kanggo logam non-ferrous cahya lan sawetara profil PVC.

Q2: Bisa Cut sudhut senyawa?

A: Nggih. Mesin nindakake pemotongan sudut senyawa rong dimensi, kanthi sudut horisontal bisa diatur saka 45 ° nganti 135 ° lan sudut vertikal saka 45 ° nganti 90 °.

Q3: Apa akurasi nglereni?

A: Baleni nemokake toleransi dawa ± 0,2 mm, lan toleransi amba nglereni ± 5′ ing kahanan operasi standar karo lading bener maintained.

Q4: Apa posisi sirah tengen otomatis?

A: Nggih. Sirah tengen obah kanthi otomatis ing sadawane guide linear menyang posisi sing diprogram liwat sistem CNC limang sumbu. Operator ngetik dawa sing dikarepake ing panel kontrol.

Q5: Apa jumlah pesenan minimal lan wektu pangiriman?

A: Jumlah pesenan minimal siji set. Wektu pangiriman standar biasane 15-25 dina kerja sawise nampa simpenan, gumantung saka jadwal produksi saiki.
