800mm CNC Curtain Wall End Milling Machine

Shandong Lebulang Precision Machinery Co., Ltd., beroperasi ing merek Lebulang Machine, wis nggawe peralatan pangolahan aluminium ing pabrik Jinan, China wiwit taun 1996. Iki 3-axis servo CNC end miller ngolah tembok tirai aluminium lan profil fasad, pigura lawang lan jendhela, lan ekstrusi arsitektur. Iki nduweni lelungan sumbu X 800 mm, rotasi spindle otomatis saka 0 ° nganti 90 °, basis wesi sing abot, lan clamping multi-profil kanggo produksi batch. Sistem CNC industri SYNTEC kanthi HMI sing ramah pangguna ndhukung ngimpor USB CAD lan perpustakaan profil sing wis dimuat kanggo persiyapan cepet.

• Perjalanan sumbu X 800mm:Ing800mm CNC Curtain Wall End Milling Machinenyedhiyakake 800 mm dawa kerja ing sumbu X, nampung profil tembok lan fasad gedhe ing siji persiyapan.
• 3-axis CNC servo kontrol:Sumbu X, Y, lan Z didorong dening motor servo sing digabungake karo sekrup bal presisi. Akurasi posisi ditemtokake ing ± 0,02 mm, ndhukung tenon konsisten lan dimensi alur antarane kelompok produksi.
• Base wesi tugas abot:Amben mesin digawe saka wesi, dirancang kanggo lembab geter lan njaga stabilitas sajrone panggilingan kanthi kacepetan dhuwur. Iki nyumbang kanggo permukaan mburi sing mulus, tanpa burr lan umur alat sing luwih dawa.
• Rotasi spindle otomatis 0 ° nganti 90 °:Spindle penggilingan bisa muter saka 0 ° (horizontal) nganti 90 ° (vertikal) ing kontrol program. Profil horisontal lan vertikal ends bisa machined ing siji clamping tanpa repositioning manual saka workpiece utawa perkakas.
• Multi-profil clamping:Clamping fixture bisa ngamanake 3 kanggo 5 profil bebarengan, saéngga Processing kumpulan saka operasi mburi panggilingan identik ing siklus siji.
• Sistem CNC industri SYNTEC:Unit kontrol kalebu HMI warna, port USB kanggo ngimpor file CAD, lan perpustakaan profil sing wis dimuat kanthi geometri tenon lan kedudukan umum. Operator milih program, mbukak profil, lan miwiti siklus tanpa nulis G-kode.

800mm CNC Curtain Wall End Milling Machine

Cara Kerjane

Ing800mm CNC Curtain Wall End Milling Machinemakaryakke karo operator loading nganti limang profil aluminium menyang peralatan clamping pneumatic. Sawise milih program mesin saka pengontrol SYNTEC - saka perpustakaan sing wis dimuat utawa file sing diimpor CAD - siklus diwiwiti. Sumbu X, Y, lan Z sing didorong servo posisi pemotong panggilingan ing mburi profil pisanan. Spindle bisa muter kanthi otomatis antarane 0 ° lan 90 ° kanggo mesin permukaan horisontal lan vertikal tanpa unclamping workpieces. Pemotong panggilingan karbida Φ350 mm mlaku ing 2800 rpm mbusak materi kanggo mbentuk tenons, notches, lan grooves. Ambane tenon maksimum 100 mm, lan profil salib-bagean maksimum 330 mm sudhut 180 mm dhuwur. Sawise ngrampungake urutan sing diprogram ing salah sawijining ujung, sumbu reposition menyang workpiece sabanjure. Sawise kabeh profil ing kumpulan rampung, clamps ngeculake lan operator mbusak bagean machined.

Komponen Utama

• Kasur mesin wesi:Nyedhiyakake pondasi sing kaku, redam geter kanggo ril panuntun linier lan sumbu obah. Massa casting mbantu njaga stabilitas nglereni nalika liwat panggilingan abot.
• Motor servo lan sekrup bal (X/Y/Z):AC servo drive karo ngawut-awut werni tliti-lemah ngirim akurasi posisi ± 0,02 mm liwat 800 mm X-axis travel, 330 mm kapasitas jembaré, lan 180 mm kapasitas dhuwur.

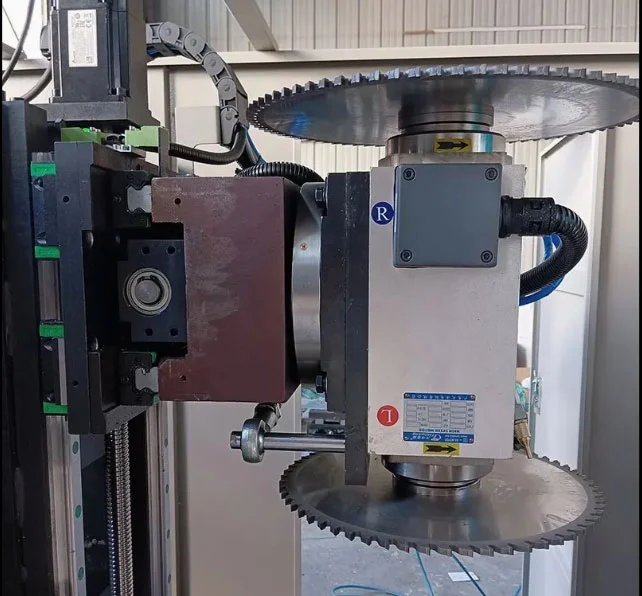

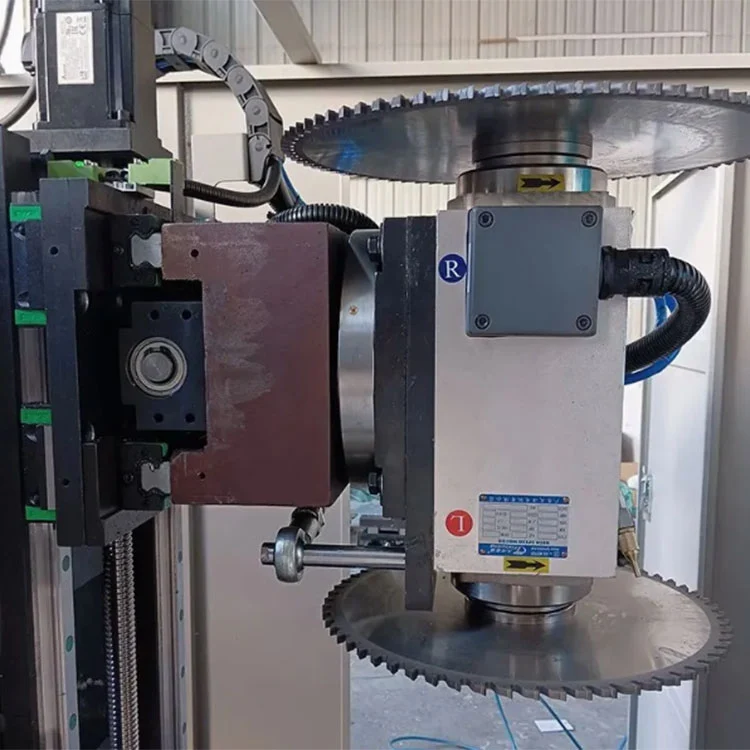

• Rakitan spindle puteran:Motor 3 kW nyopir pemotong panggilingan Φ350 mm ing 2800 rpm. Housing spindle muter saka 0 ° kanggo 90 ° ing kontrol servo kanggo ngoper otomatis antarane panggilingan mburi horisontal lan vertikal.

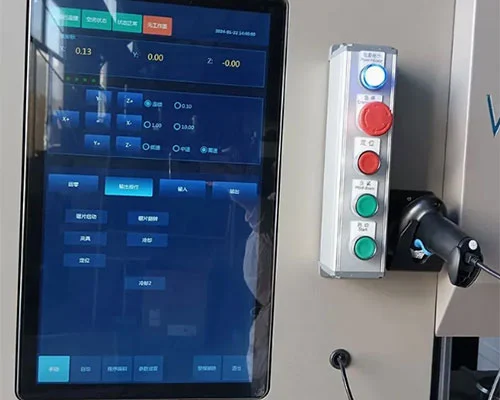

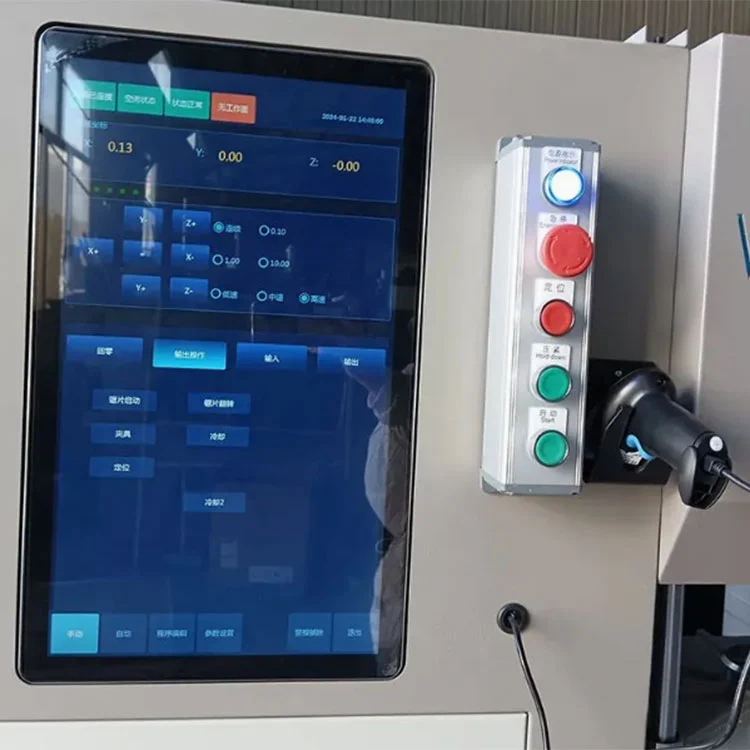

• SYNTEC CNC controller:Sistem CNC kelas industri kanthi HMI layar demek warna. Nyimpen perpustakaan profil, ngimpor gambar CAD liwat USB, lan ngatur gerakan sumbu, rotasi spindle, lan urutan clamping.

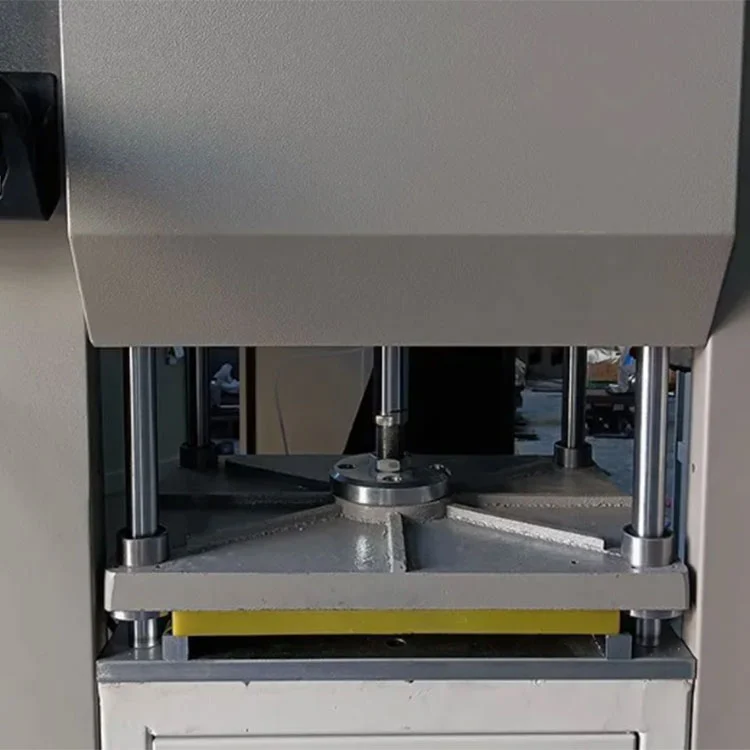

• Penjepit multi-profil pneumatik:Nahan 3 nganti 5 profil bebarengan. Gaya clamping diatur dening pasokan tekanan udara sing disetel antarane 0,5 lan 0,8 MPa. Sisipan rahang bisa diganti kanggo macem-macem profil salib.
• Kandang safety:Pengawal nutupi zona panggilingan sajrone operasi. Sirkuit mandeg darurat mandheg kabeh sumbu lan rotasi spindle nalika diaktifake.

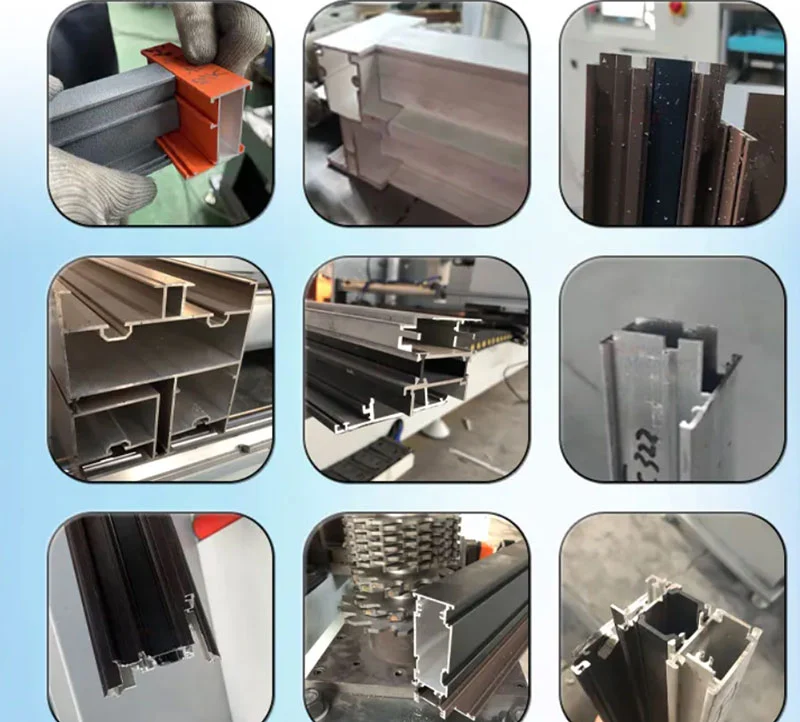

Aplikasi

Ing800mm CNC Curtain Wall End Milling Machinedigunakake kanggo:

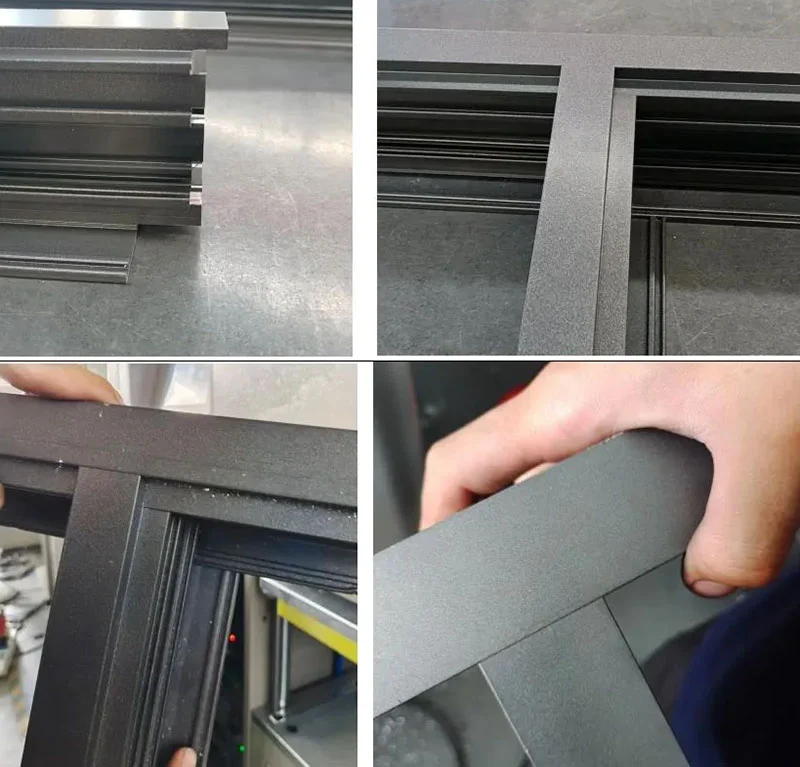

• Tembok tirai aluminium lan profil fasad pungkasan penggilingan.
• Pintu lan jendhela pigura mullion lan transom tenon Processing.
• Profil aluminium arsitektur notching lan nglereni alur.

Packing & Pengiriman

1. Bungkus film lengkap mesin kanggo nglindhungi saka kelembapan.
2. Anti-tabrakan pinggiran bantalan ing kabeh sudhut lan protruding bagean.
3. Peti kayu lapis tanpa fumigasi lan palet kanthi tali baja kanggo transportasi sing aman.

Produsen & Garansi

• Produsen sing diadegake:Shandong Lebulang Precision Machinery Co., Ltd. wis ngasilake peralatan pangolahan aluminium lan PVC ing fasilitas Jinan, China wiwit taun 1996.800mm CNC Curtain Wall End Milling Machinediwenehake langsung pabrik kanthi sertifikasi CE lan ISO 9001.
• Garansi lan dhukungan:Garansi setaun nyakup struktur utama tumrap cacat manufaktur. Dhukungan teknis remot, video operasi, lan manual Inggris diwenehake tanpa biaya tambahan.
• Spare parts:Item sing umum diganti kayata pemotong panggilingan, rahang penjepit, lan segel wis diisi lan bisa dikirim kanthi kiriman barang biasa.
• Kustomisasi:konfigurasi OEM lan ODM ditampa. Tegangan, lelungan sumbu X, lan spesifikasi kumparan bisa disesuaikan karo syarat pelanggan.

FAQ

Q1: Apa profil sing bisa diproses mesin iki?

A: Iki dirancang kanggo profil tembok tirai aluminium, ekstrusi fasad, lan bagean pigura lawang lan jendhela. Salib-bagean pangolahan maksimal yaiku 330 mm kanthi dhuwur 180 mm, kanthi ambane tenon nganti 100 mm.

Q2: Kepiye cara rotasi spindle otomatis?

A: Spindle muter saka 0 ° (horizontal) kanggo 90 ° (vertikal) ing kontrol servo. Iki ngidini mesin kanggo nggiling loro profil horisontal lan vertikal ends ing siji clamping tanpa operator perlu reposition workpiece utawa ngganti perkakas kanthi manual.

Q3: Carane akeh profil bisa machined bebarengan?

A: Perlengkapan clamping pneumatik bisa nahan 3 nganti 5 profil bebarengan, gumantung saka profil salib. Kabeh profil clamped machined ing siklus padha.

Q4: Apa pemrograman angel?

A: Kontroler SYNTEC kalebu perpustakaan profil sing wis dimuat kanthi geometri tenon lan kedudukan umum. File CAD uga bisa diimpor liwat USB. Operator milih program saka layar demek lan miwiti siklus. Video manual lan operasi Inggris diwenehake.

Q5: Apa sumber daya bisa disesuaikan kanggo macem-macem negara?

A: Nggih. Konfigurasi standar nggunakake daya telung fase 380V / 50Hz. Tegangan lan frekuensi liyane bisa ditemtokake ing wektu supaya cocog karo standar listrik lokal.
