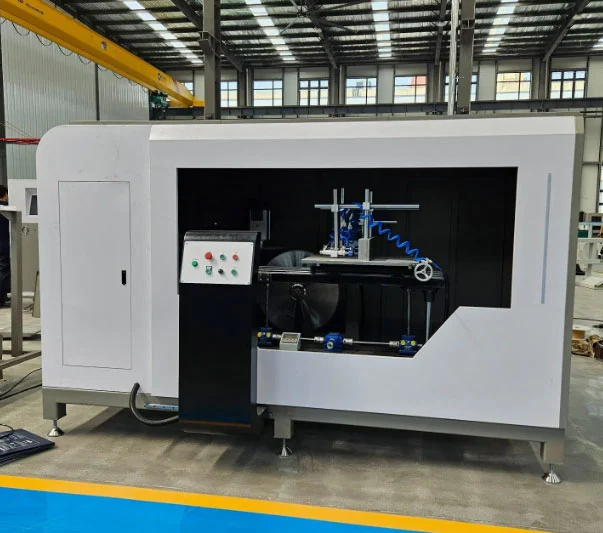

Heavy Duty Gorden Wall Notching Saw

CNC notching saw dual-blade iki dibangun kanggo nglereni notches, grooves, lan ngarepke senyawa ing aluminium profil tembok langsir, mullions, transoms, lan extrusions arsitektur. Rong motor 2,2 kW nyopir sepasang bilah gergaji karbida Φ550 mm ing 2800 rpm, kanthi saben agul-agul ngayun ± 45 ° ing kontrol maca digital. Sistem pakan hidro-pneumatik maju ing set blade kanthi kecepatan luwes 0-3 m / min, lan klem pneumatik ngamanake benda kerja saka arah vertikal lan horisontal. Baja sing dilas lan pigura wesi ngalami perawatan penuaan getaran kanggo njaga stabilitas ing beban pemotongan sing terus-terusan.

Heavy Duty Gorden Wall Notching Saw

Fitur

Rangka Mesin

IngHeavy Duty Gorden Wall Notching Sawdibangun karo struktur baja gandheng tembok nglukis lan balok wesi cast. Majelis kasebut wis umur getaran sadurunge mesin, proses sing dimaksudake kanggo ngilangi stres internal lan nyuda kemungkinan deformasi sajrone wektu. Stabilitas sing diasilake ing beban pemotongan mbantu njaga geometri kedudukan sing konsisten sajrone produksi lengkap.

Dwi Saw Blades

Loro Φ550 mm carbide-tipped glathi, saben mimpin dening motor 2.2 kW ing 2800 rpm, nyedhiyani tumindak nglereni. Loro lading bisa disetel kanggo ayunan ± 45 °, mbisakake notching lan sudhut majemuk ngethok ing profil tembok sandiworo tanpa ngganti perkakas. Dhiameter agul-agul lan geometri waos dipilih kanggo nglereni aluminium, ngarahake finish tanpa burr sing biasane ora mbutuhake polishing sekunder.

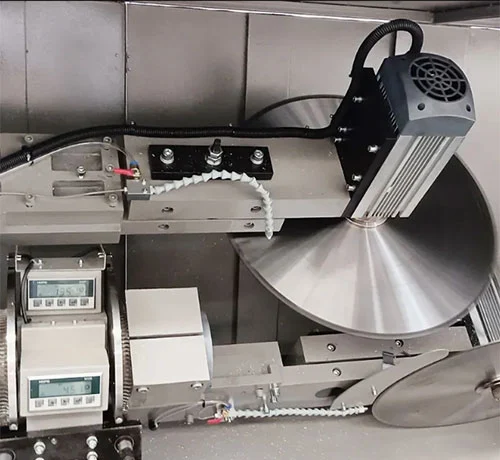

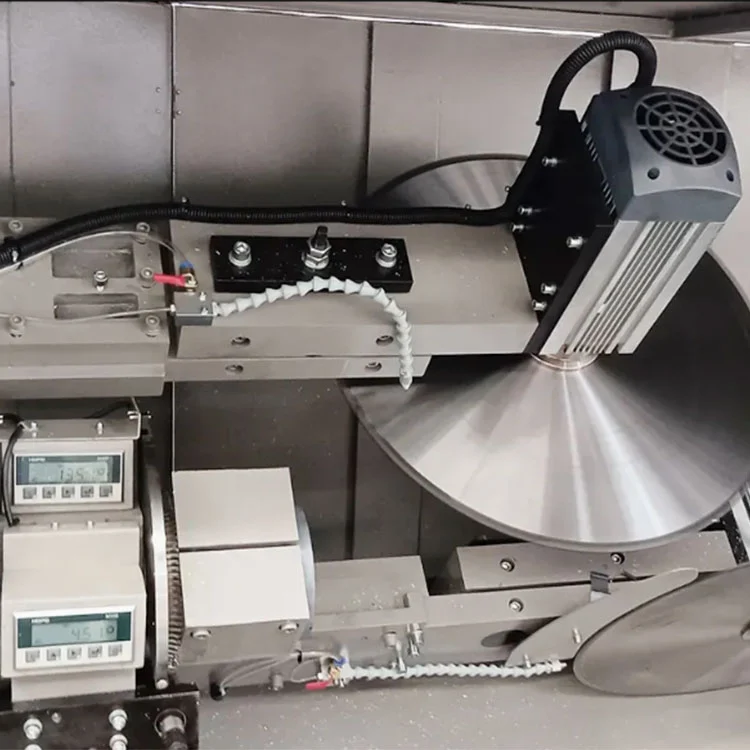

Kontrol Tampilan Digital

A magnetic scale digital readout shows the cutting angle and worktable height in real time. Akurasi posisi ditemtokake ing ± 0,1 mm. Operator nyetel sudut sing dipengini nggunakake tampilan digital, lan posisi agul-agul diatur, menehi referensi kanggo persiyapan sing bisa diulang ing batch produksi.

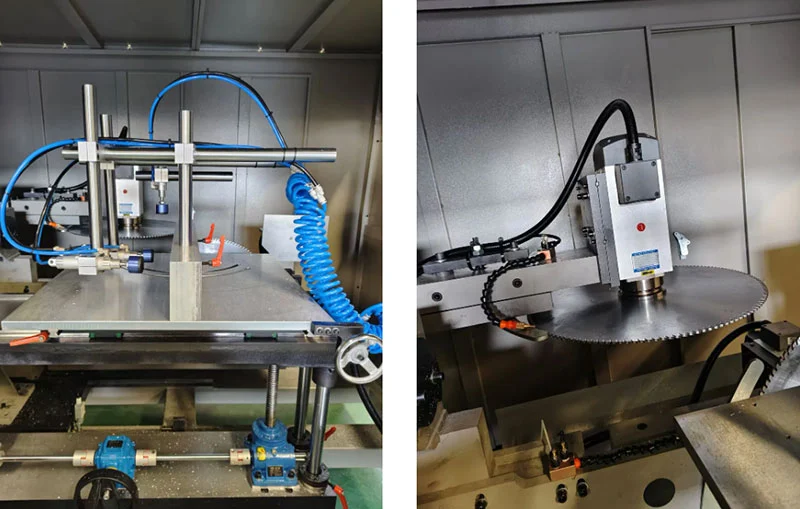

Clamping Pneumatik

Perlengkapan pneumatik vertikal lan horisontal, diwenehake kanthi tekanan udara 0,5-0,8 MPa, tahan profil aluminium sajrone siklus pemotongan. Pasukan clamping disebarake kanggo ngamanake workpiece tanpa menehi tandha lumahing. Clamping lan release dikontrol liwat urutan siklus mesin.

Hydro-Pneumatic Feeding

Feed agul-agul nggunakake sistem hydro-pneumatic karo sawetara kacepetan luwes saka 0-3 m / min. Tingkat feed sing dikontrol mbantu ngindhari deformasi profil lan ikatan bilah, utamane nalika nglereni ekstrusi tembok tirai sing luwih kenthel utawa luwih gedhe.

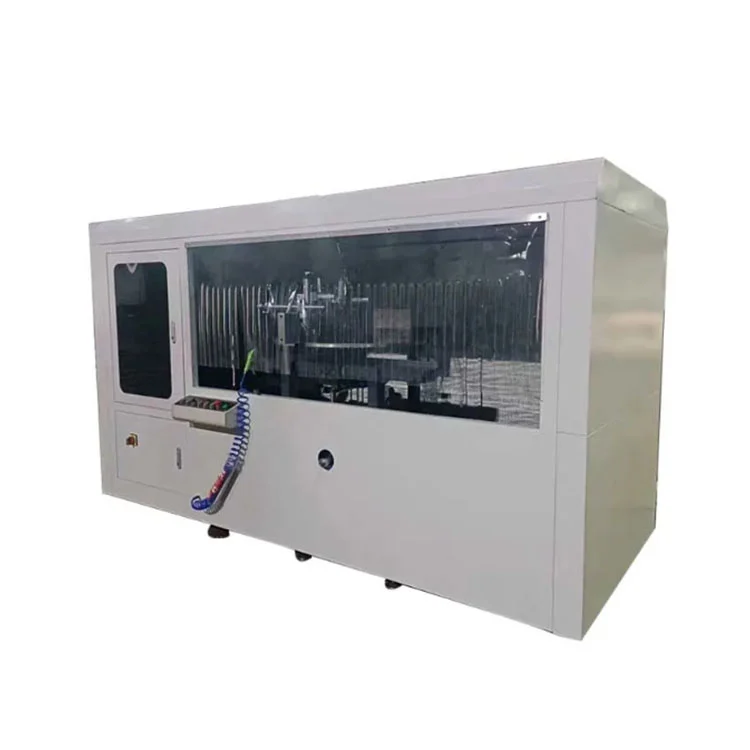

Keamanan lan Perlindhungan Lingkungan

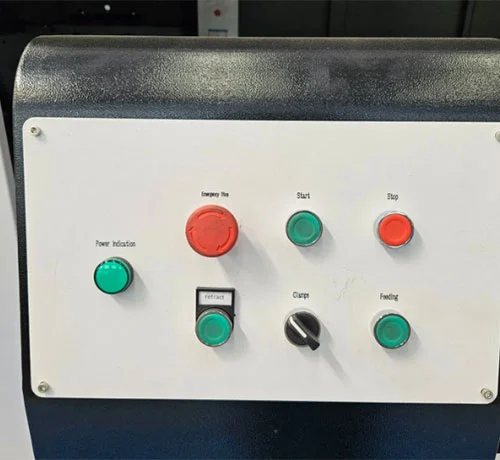

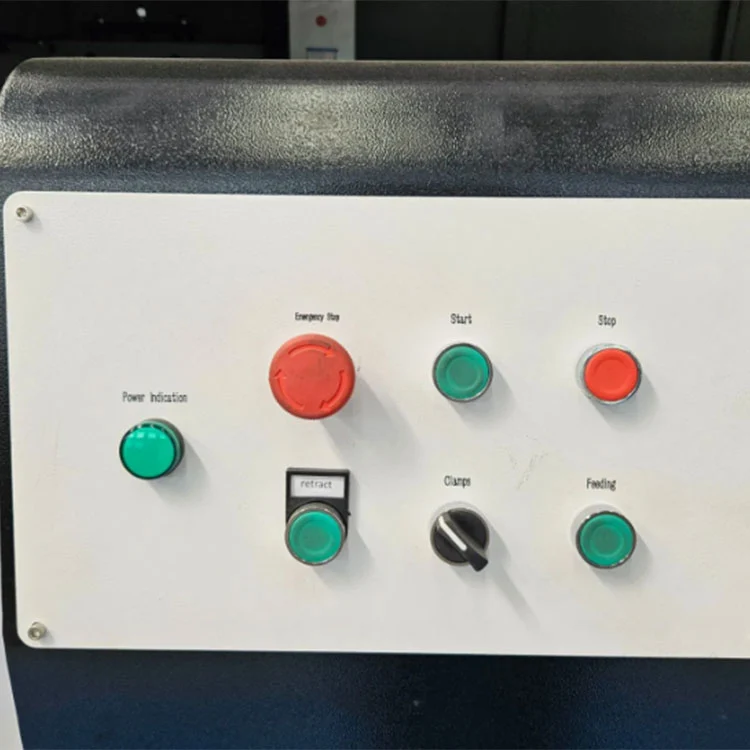

Pager keamanan sing lengkap kanthi panel transparan ngubengi zona pemotongan. Tombol mandeg darurat, proteksi kakehan, lan sensor anti tabrakan kalebu. Sistem pendinginan kabut sing dibangun nyuda panas lan bledug, supaya area kerja langsung luwih resik lan nyukupi syarat safety bengkel standar.

Cara Kerjane

1. Operator nempatake profil aluminium ing meja kerja lan ngaktifake klem pneumatik, sing ngamanake benda kerja saka arah vertikal lan horisontal.
2. Sudut pemotong sing dikarepake disetel nggunakake tampilan digital skala magnetik, lan bilah gergaji dobel dipanggonke ing kisaran ± 45 °.
3. Sistem feed hidro-pneumatik maju glathi spinning menyang profil ing tingkat kontrol (0-3 m / min), nglereni notches, grooves, utawa sudhut senyawa ing pass siji.
4. Sistem CNC ndhukung ngimpor grafis lan pemrograman grafis CAD, saéngga operator bisa nemtokake pola kedudukan, posisi bolongan, lan dimensi slot langsung saka file desain.
5. Konfigurasi motor servo lengkap telung sumbu (sumbu X, Y, Z sing digerakake dening rak lan pinion lan sekrup bal) mbisakake pranala telung sumbu sing bener kanggo pengeboran, alur panggilingan, bolongan bunder, bolongan khusus, bolongan kunci, lan countersinks ing siji clamping.
6. Meja kerja flip telu-sisi opsional ngidini profil mesin ing telung pasuryan tanpa repositioning, nambah efisiensi pangolahan kanggo ekstrusi aluminium kompleks.
7. Sawise siklus nglereni rampung, glathi retract, clamps release, lan profil machined dibusak.

Produsen & Garansi

Shandong Lebulang Precision Machinery Co., Ltd., beroperasi minangka Lebulang Machine, wis ngasilake peralatan pangolahan aluminium ing pabrik Jinan, China wiwit taun 1996.Heavy Duty Gorden Wall Notching Sawdiwenehake pabrik-langsung karo CE lan sertifikasi ISO. Garansi 12 sasi ditrapake kanggo struktur utama. Dhukungan teknis jarak jauh, video latihan operasi, lan manual basa Inggris kalebu. Latihan lan komisi ing situs bisa diatur kanthi biaya tambahan. Suku cadang kayata gergaji, segel pneumatik, lan komponen pandhuan wis diisi kanggo dikirim.

FAQ

Q1: Apa ukuran profil maksimal sing bisa diproses mesin iki?

A: Model standar nangani profil nganti 300 × 250 mm karo ambane nglereni maksimum 175 mm. Konfigurasi khusus kanggo bagean sing luwih gedhe nganti 350 × 300 mm kasedhiya ing panyuwunan.

Q2: Bisa Cut ngarepke liyane saka ± 45 °?

A: Model standar ndhukung pemotongan sudut sing sewenang-wenang ing ± 45 ° ing loro-lorone. Versi CNC opsional ngluwihi sawetara kanggo ± 90 ° kanggo geometri profil liyane Komplek.

Q3: Apa akurasi pangolahan?

A: Akurasi posisi ditemtokake ing ± 0,1 mm, kanthi akurasi posisi baleni ± 0,05 mm ing kahanan operasi sing konsisten.

Q4: Apa sampeyan nyedhiyakake layanan lan latihan sawise-sales?

A: Latihan operasi online gratis lan dhukungan teknis remot diwenehake. Latihan lan instalasi ing situs bisa diatur kanthi kapisah. Garansi 12 sasi ditrapake, kanthi dhukungan teknis seumur hidup kasedhiya.

Q5: Apa mesin cocok kanggo produksi massal?

A: Pemotongan sinkron dual-blade, clamping pneumatik, lan sistem feed sing dikontrol dirancang kanggo produksi terus-terusan ing fasilitas fabrikasi tembok tirai. Kapasitas produksi saben wulan saka pabrik kira-kira 50 set.
