High-Precision 5-Axis Gantry Machining Center kanggo Komponen Wall Curtain

Ringkesan produk

Pusat Mesin Gantry 5-Axis High-Rigidity kanggo sistem Tembok Tirai direkayasa kanggo ngowahi desain arsitektur sing kompleks dadi komponen fasad sing presisi. Kanthi nggabungake pemrograman CAD / CAM karo penggilingan putar sumbu A / C, mesin ngolah profil aluminium format gedhe, panel unitized, lan pigura tembok tirai baja ing siji persiyapan. Struktur gantry tugas abot njamin stabilitas jangka panjang lan akurasi posisi ± 0.05mm, dene pangisi alat otomatis (ATC) mbisakake panggilingan, pengeboran, tapping, lan pemotongan terus-terusan. Dirancang kanggo fabrikasi fasad modern, ngilangi clamping sing bola-bali, nyuda biaya tenaga kerja, lan menehi kualitas permukaan sing unggul kanggo geometri kompleks.

Fitur Utama

•


  5-Axis Simultaneous Machining kanggo geometri fasad kompleks lan kontur 3D

  Struktur Gantry Tugas Berat kanggo kaku lan redam geter sing dhuwur

  Area Mesin Format Gedhe ndhukung panel tembok gorden sing gedhe banget

  High-Speed ​​Electro-Spindle dioptimalake kanggo profil aluminium lan baja

  Automatic Tool Changer (ATC) kanggo mesin terus

  Sistem Kontrol CNC Lanjut sing kompatibel karo piranti lunak CAD / CAM mainstream

  Konfigurasi Customizable kanggo produksi tembok langsir unitized lan modular

  CE Certified kanthi dhukungan sawise-sales global




Spesifikasi Teknis

Cara Kerjane

. Pemrograman CAD/CAM

Desain tembok langsir arsitektur digawe ing piranti lunak CAD lan diowahi dadi toolpaths CNC liwat CAM. Sistem ngitung sudut pemotongan sing optimal, lintasan alat, lan urutan mesin kanggo geometri fasad sing kompleks.

2. Workpiece Clamping

Profil tembok tirai aluminium utawa baja sing dawa, uga panel fasad sing gedhe banget, dipasang kanthi aman ing meja kerja sing dikontrol CNC kanthi nggunakake clamp pneumatik adaptif sing nyegah area mesin lan nyegah deformasi.

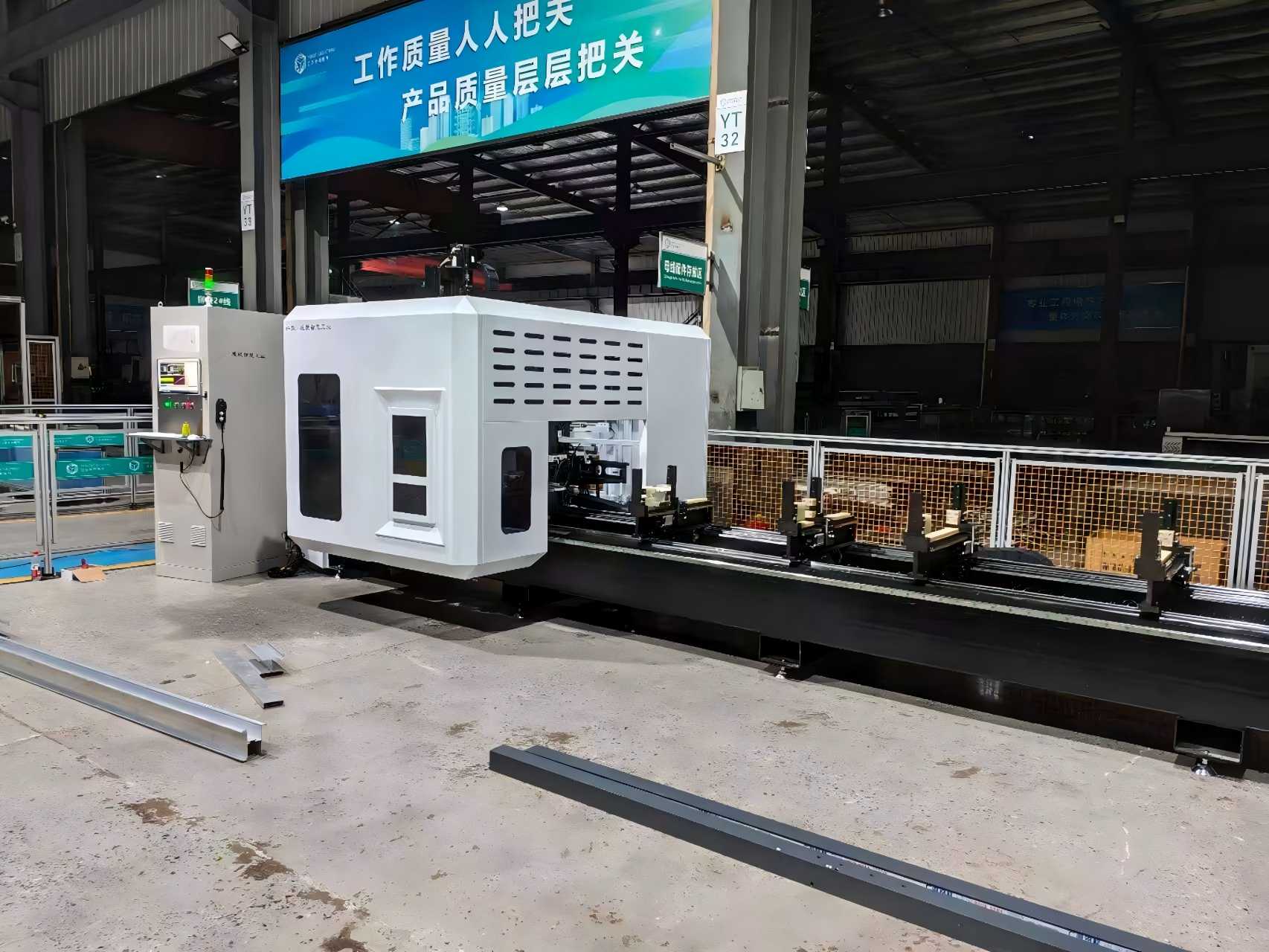

3. Gerakan Gantry (Sumbu X / Y / Z)

Gantry jinis jembatan obah ing sumbu X (dawa), nalika sirah mesin ngliwati sumbu Y (jembar) lan sumbu Z (dhuwur). Jangkoan travel format gedhe iki ndhukung mesin tanpa gangguan saka komponen tembok langsir ukuran lengkap.

4. 5-Axis Simultaneous Machining (A/C Axes)

Saliyane gerakan linear, sirah spindle miring liwat sumbu A lan muter liwat sumbu C, ngidini panggilingan sudut majemuk, mesin alur saluran, lan pemotongan kontur 3D tanpa unclamping workpiece.

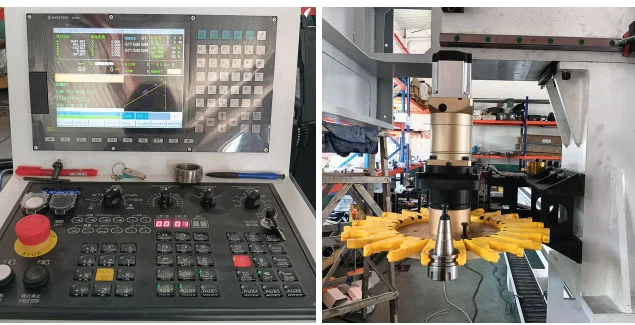

5. Ganti Alat Otomatis (ATC)

Pengeboran, pabrik pungkasan, keran, lan bilah gergaji disimpen ing majalah alat. ATC ngganti alat kanthi otomatis sajrone siklus kasebut, mbisakake mesin lengkap mullions tembok tirai, transom, lan panel ing siji operasi.

6. Output presisi

Pangukuran ing proses lan kompensasi wektu nyata njamin akurasi dimensi. Komponen tembok langsir sing wis rampung siap dipasang, kanthi pinggir sing resik, posisi bolongan sing akurat, lan profil 3D sing kompleks.

Alur Proses:

Model CAD → CAM Toolpath → Clamping → X/Y/Z Gantry Motion → A/C Axis Tilting → Milling / Drilling / Tapping → Rampung Komponen Dinding Tirai

Lingkup Aplikasi Utama

Aplikasi khas kanggo5-Axis Gantry Machining Center kanggo Curtain Wallkalebu:

1. Bingkai tembok tirai aluminium unitized bangunan dhuwur
2. Ekstrusi fasad kaca sing didhelikake lan bingkai sing mbukak
3. Sambungan sudhut tembok tirai lan profil fasad khusus
4. Sunroom, skylight, lan profil jendela lan lawang aluminium gedhe
5. Kurung penyangga aluminium dinding tirai kaca sing didhukung titik
6. Fasad aluminium industri lan profil tembok baja hiasan
7. Profil aluminium entheng aerospace (kompatibel lintas-industri)

Bahan baku sing cocog: 6063 paduan aluminium, ekstrusi berongga, aluminium padhet, baja tembok tipis, profil arsitektur PVC.

Pitakonan sing Sering Ditakoni

1. Bahan apa sing bisa diproses mesin iki?

Iki dioptimalake kanggo profil tembok tirai aluminium lan uga ndhukung bahan fasad baja lan komposit.

2. Apa mesin iki cocok kanggo tembok langsir unitized?

ya wis. Rentang gantry gedhe lan kemampuan 5-sumbu ndadekake becik kanggo sistem fasad unit lan modular.

3. Apa area mesin bisa disesuaikan?

ya wis. X / Y / Z travel lan jembaré gantry bisa selaras miturut syarat project.

4. Sistem kontrol sing didhukung?

Opsi standar kalebu Siemens, Fanuc, lan OSAI, kabeh kompatibel karo piranti lunak CAD/CAM mainstream.

5. Apa mesin ndhukung garis produksi otomatis?

ya wis. Bisa digabungake karo sistem loading lan unloading otomatis kanggo produksi terus-terusan.

Napa Pilih Mesin Iki

Efisiensi Persiyapan Tunggal - Ora ana clamping bola-bali, kesalahan sudut sing luwih sithik

Presisi kanggo Standar Arsitektur - akurasi ± 0.05mm kanggo permukaan fasad sing katon

Produksi Scalable - Cocog kanggo kustomisasi kelompok cilik lan produksi massal

Kepatuhan Global - Certified CE lan direkayasa kanggo proyek internasional
