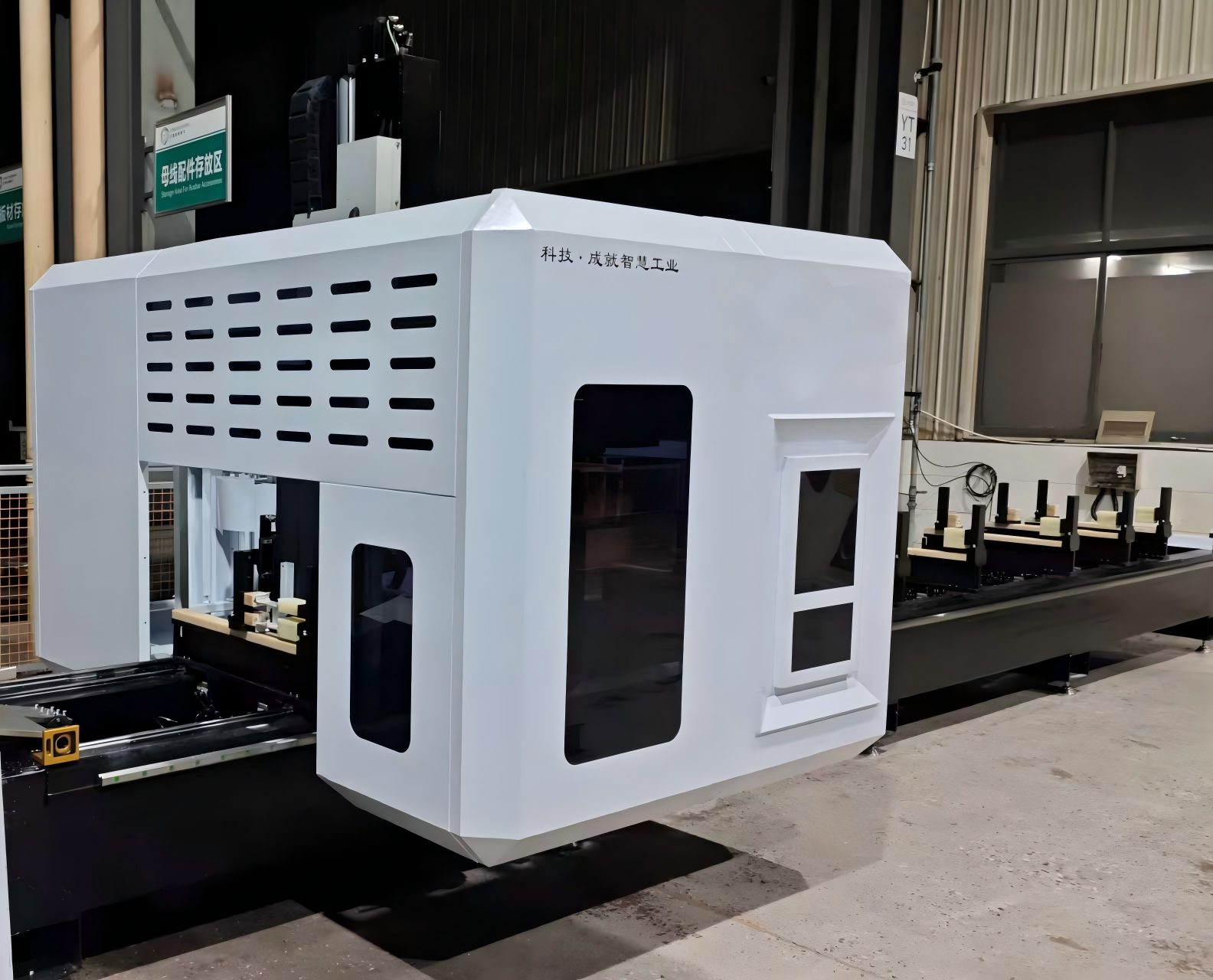

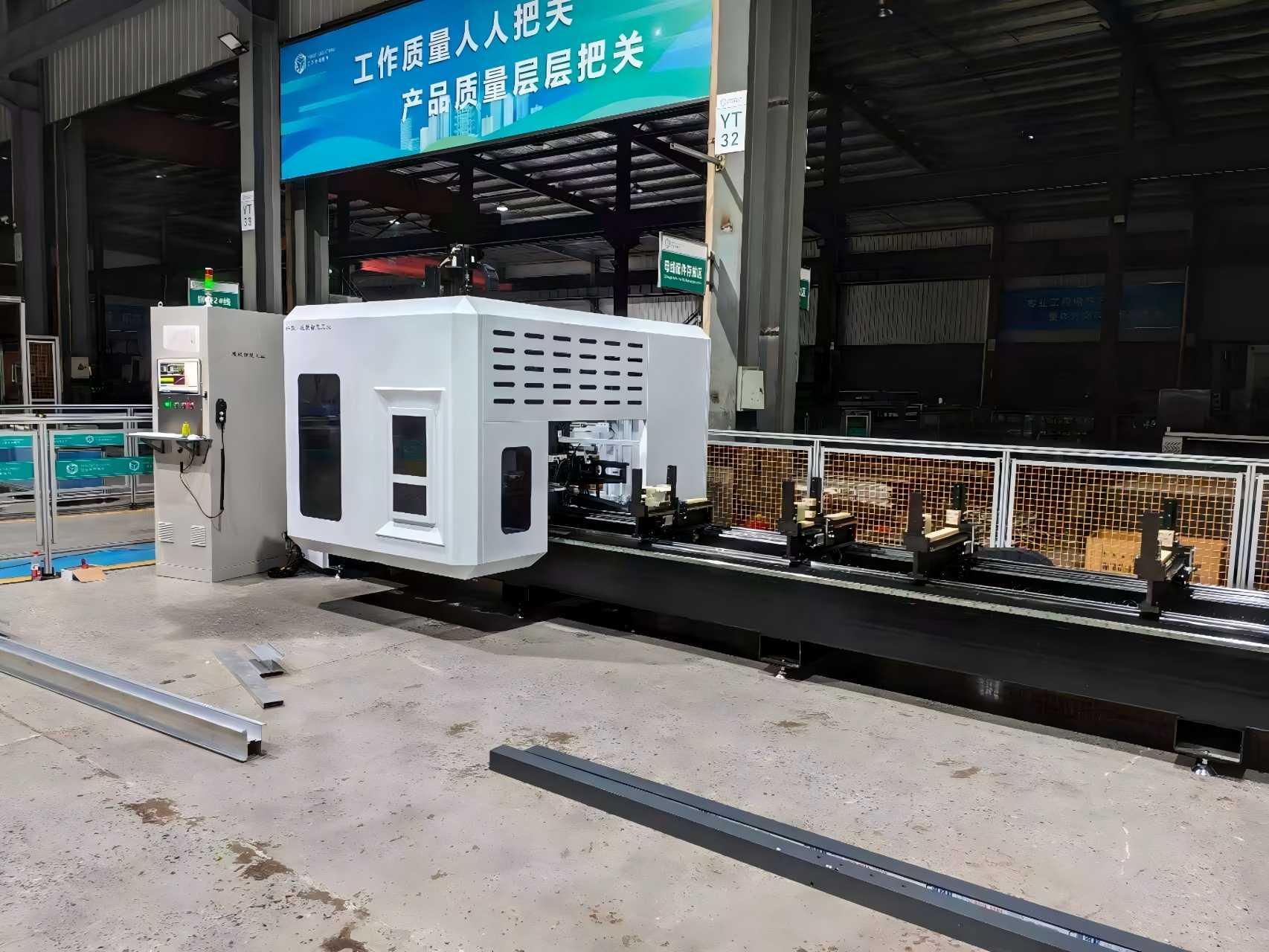

High-Speed 5-Axis Gantry Machining Center kanggo Fabrikasi Tembok Tirai
Ringkesan produk
Pusat Mesin Gantry 5-Axis minangka solusi CNC tugas abot kanggo fabrikasi tembok tirai. Nampilake struktur gantry span gedhe lan spindle kacepetan dhuwur, ndhukung akurasi posisi ± 0.05mm kanggo geometri fasad kompleks. Dilengkapi alat pangisi otomatis (ATC) lan sistem CNC sing ramah pangguna, ngoptimalake produksi kanggo mullions aluminium, transom, lan panel cladding.
Pusat Mesin Gantry 5-Axis High-Rigidity dibangun kanthi tujuan kanggo tembok tirai arsitektur lan industri fasad. Iku unggul ing mesin profil aluminium format gedhe, panel tembok langsir unitized, lan geometri Komplek karo akurasi posisi ± 0.05mm. Dirancang kanggo panggilingan, pengeboran, tapping, lan nglereni kanthi kacepetan dhuwur, kanthi nyata ningkatake efisiensi fabrikasi nalika njamin kualitas permukaan sing unggul. CE certified kanthi dhukungan sawise-sales lengkap.
Fitur Utama
-
5-Axis Simultaneous Machining - Cocog kanggo geometri fasad kompleks lan kontur 3D.
Struktur Gantry Tugas Berat - Kaku sing dhuwur lan redam geter sing apik kanggo akurasi jangka panjang.
Area Mesin Format Gedhe - Ndhukung panel tembok gorden sing gedhe banget, mullions, lan transom.
Spindle High-Speed - Dioptimalake kanggo mesin profil aluminium lan baja.
Automatic Tool Changer (ATC) - Nyuda downtime lan nambah produktivitas.
Sistem CNC sing pangguna-loropaken - Kompatibel karo piranti lunak CAD / CAM mainstream.
Konfigurasi Customizable - Solusi OEM / ODM kasedhiya kanggo kontraktor global.
Spesifikasi Teknis
| Item | Parameter Model Standar (Bisa Dikustomisasi) |
| Model | 5-Axis Gantry Machining Center kanggo Curtain Wall |
| Struktur | Gantry Beam Obah, Meja Kerja Tetap |
| Konfigurasi Axis | 5-Axis Simultaneous Linkage (X/Y/Z/A/C) |
| X Lelungan (Duwa Pengolahan Profil) | 6500mm (Opsional 7000/9400mm) |
| Y Wisata | 1100--1300 mm |
| Z Travel | 400--670 mm |
| Dhuwur Workpiece Max | 300 mm |
| Daya Spindle | 12KW / 15KW HSD High Speed Spindle |
| Kacepetan Spindle | 0--18000 rpm |
| Max Saw Blade Diameter | 400 mm |
| Kapasitas Majalah Alat | 12 Piranti + 1 Saw Blade Station |
| Akurasi Positioning | ± 0,01 mm |
| Akurasi Positioning bola-bali | ± 0,005 mm |
| Sistem CNC | Siemens 828D / OSAI 5-Axis System |
| Fungsi Kontrol | RTCP, Mesin Pendulum, Alat Ukur Otomatis |
| Bobot Sakabèhé Mesin | 7000--9500KG |
| Sertifikasi | CE, ISO9001 |
| Kustomisasi Tegangan | 380V / 415V / 220V kanggo macem-macem negara |
Cara Kerjane
Input CAD / CAM
Panel tembok tirai utawa profil aluminium pisanan dimodelake ing CAD (LogiKal, SchüCal, SolidWorks, lsp.).
Piranti lunak CAM ngowahi model 3D dadi toolpaths lan G-code, kalebu sudut pemotongan, tingkat feed, kacepetan spindle, lan urutan pangowahan alat.
2. Clamp workpiece
Profil tembok tirai aluminium / baja sing dawa utawa panel fasad gedhe dipasang ing amben mesin kanthi nggunakake clamps sing dikontrol CNC.
Posisi otomatis clamps kanggo ngindhari tabrakan lan nahan bagean kasebut tanpa deformasi.
3. Struktur gantry obah ing X / Y
Mesin kasebut nggunakake gantry jinis jembatan:
X-axis = gantry obah ing dawa profil / panel
Y-axis = sirah mesin obah ing jembaré
Sumbu Z = spindle munggah / mudhun
Iki menehi area kerja sing gedhe lan mbukak kanggo bagean tembok tirai sing gedhe banget.
4. Loro sumbu rotary ngiringake kumparan
Saliyane X/Y/Z, mesin nduweni:
A-axis = miring ngubengi X
C-axis = muter ngubengi Z
(utawa B / C gumantung saka desain sirah)
Dadi kumparan bisa Cut miters senyawa, bolongan got angled, kontur fasad 3D, lan fitur sisih tanpa unclamping bagean.
5. 5-sumbu nglereni simultaneous
CNC controller drive linear + rotary sumbu bebarengan.
Alat tetep ing amba paling apik kanggo lumahing → Gamelan rampung, kurang chatter, ora re-fixturing.
Operasi khas ing siji persiyapan:
Pungkasan panggilingan
Pengeboran / sadap
Grooving
Pemotongan miter
Saw blade cutting
Penggilingan kontur 3D kanggo fasad kompleks
6. Ganti alat otomatis
Piranti disimpen ing majalah (pengeboran, pabrik pungkasan, keran, bilah gergaji).
Alat swap ATC kanthi otomatis sajrone program kasebut, saengga siji profil tembok langsir bisa diproses kanthi mesin tanpa campur tangan operator.
7. Ing-proses mriksa & output
Probe / encoder mriksa posisi lan kondisi alat.
CNC menehi ganti rugi kanggo panyimpangan ing wektu nyata.
Asil: mullion tembok tirai rampung, transom, utawa panel fasad kanthi bolongan akurat, alur, lan sudut kompleks - siap dipasang.
Lingkup Aplikasi Utama
Aplikasi khas kanggo5-Axis Gantry Machining Center kanggo Curtain Wallkalebu:
- Bingkai tembok tirai aluminium unitized bangunan dhuwur
- Ekstrusi fasad kaca sing didhelikake lan bingkai sing mbukak
- Sambungan sudhut tembok tirai lan profil fasad khusus
- Sunroom, skylight, lan profil jendela lan lawang aluminium gedhe
- Kurung penyangga aluminium dinding tirai kaca sing didhukung titik
- Fasad aluminium industri lan profil tembok baja hiasan
- Profil aluminium entheng aerospace (kompatibel lintas-industri)
Bahan baku sing cocog: 6063 paduan aluminium, ekstrusi berongga, aluminium padhet, baja tembok tipis, profil arsitektur PVC.
Skenario Aplikasi
Produksi Tembok Tirai Unitized
Panel Fasad Arsitektur
Aluminium Mullions lan Transoms
Geometri Tembok Tirai Komplek
Kaca Tirai Wall Groove Machining
Rangka Struktur Dinding Tirai Baja
